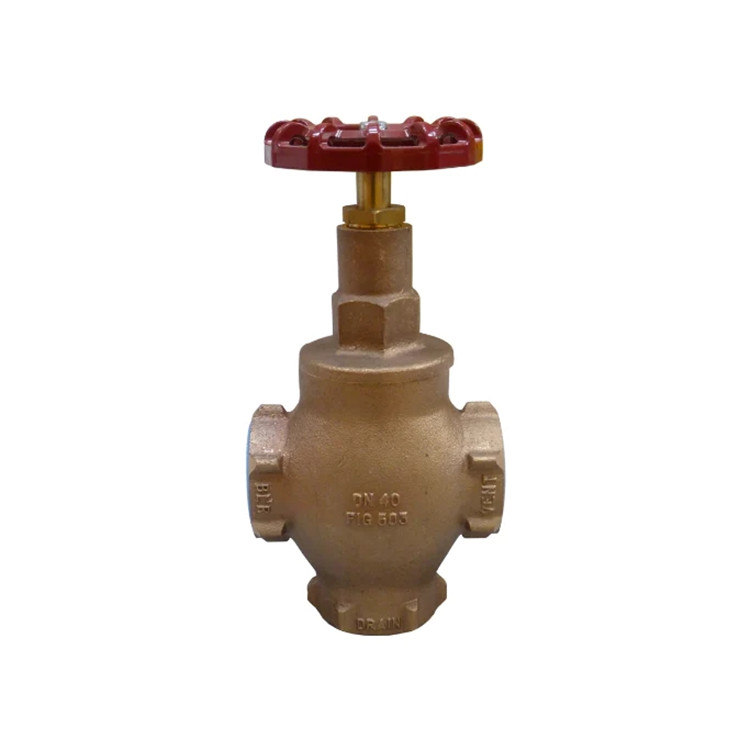

NABIC Fig 503三通閥設計用于通風熱水系統，以確保鍋爐或加熱器與大氣之間有長久連接。安裝NABIC 503允許使用單個公共排氣管，并允許在對單個單元進行維護的同時繼續操作系統。

Fig 503為所有潤濕部件均由防脫鋅材料制成。盒式結構允許在不從系統中拆卸的情況下對閥門進行檢查和維修。內部設計將轉換時的水損失保持在低限度，因此鍋爐隔離是不可能的。端接具有符合BS 21標準的內螺紋，DN65尺寸也可用于法蘭鍋爐和通風口連接。

• 尺寸范圍：DN20-DN65
• 鍋爐連接長久打開
• 轉換時水損失更小
• 盒式結構便于檢查和在線維修
• DN65可提供法蘭鍋爐和排氣連接

1、手輪

2、銘牌

3、六角頭螺釘

4、墊圈

5、壓蓋螺母

6、壓蓋填料

7、壓蓋環

8、主軸

9、O型環

10、閥頭

11、閥體

12、O型環

13、固定板

14、閥盤

15、閥座襯墊

16、O型環

17、鎖緊螺母

產地：英國

通道：3個

設定壓力：7 bar

介質：熱水

尺寸：3/4”（DN20）、1”（DN25）、1.1/4”（DN32）、1.1/2”（DN40）、2”（DN50）、2.1/2”（DN65）

寬度：70、84、98、114、140、170 mm

端口至閥桿尺寸：110、145、150、170、190、220 mm

端口至閥座尺寸：38、48、63、72、78、114 mm

連接：內螺紋BSP

產品測試：所有閥門都經過生產測試。

設定溫度：-20至93℃
