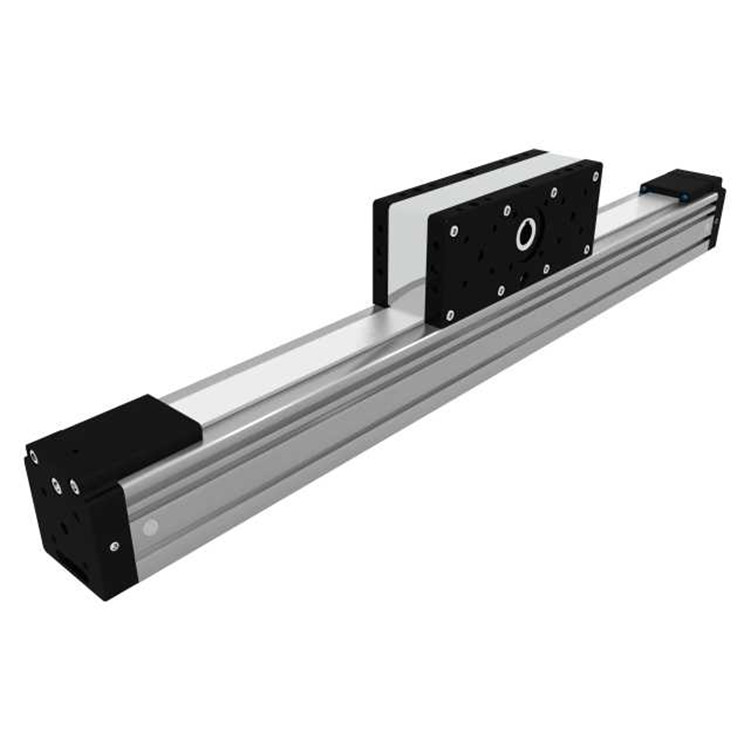

MTJZ系列包含帶齒帶傳動的Z軸線性單元、集成球軌系統和緊湊的尺寸。這種線性單元具有高性能特點，如高速度、良好的精度和垂直應用的可重復性。

• 確保了高的性價比和快速的交貨時間。
• 6063AL的緊湊、擠壓鋁型材與集成的零間隙滾珠導軌系統相結合，可實現高負載能力和高速移動較大質量的循環。
• 它們可以很容易地組合成多軸系統。
• 在線性單元中，MTJZ使用了預張緊鋼增強AT聚氨酯正時齒帶。與零齒隙驅動皮帶輪相結合，可以實現具有良好定位精度、低磨損和低噪音的交變負載的高力矩。
• 型材槽內驅動聚氨酯正時皮帶可保護型材中的所有零件免受灰塵和其他污染
• 鋁型材包括用于連接傳感器和開關的T形槽。此外，這里也可以使用簧片開關。
• 驅動塊提供了連接電機或齒輪箱外殼及其附加附件的可能性。
• 驅動塊上的中央潤滑口可方便地對球軌導軌進行重新潤滑。
• 對于線性單元，MTJZ提供了各種自適應選項，用于連接（或重定向）、電機或齒輪箱。

1-帶集成皮帶張緊系統的張緊端

2-AT聚氨酯齒帶，帶鋼制耐張索

3-鋁型材硬質陽極氧化

4-線性滾珠導軌

5-帶滑輪的驅動塊，電機法蘭；內置磁鐵

6-中央潤滑口；兩邊

7-帶集成皮帶張緊系統的張緊端

8-線性導軌的夾緊和制動元件

產地：斯洛文尼亞

車架長度：200 mm

動態負載能力C：19800 N

動態力矩

Mx：158 Nm

My：1025 Nm

Mz：1025 Nm

移動重量：3.2 kg

重復性：max.±0.08

長度max.：1200 mm,6000 mm

行程max.：880 mm,5860 mm

行程min.：40 mm

工作溫度：0°C...+60℃

工作循環：100 percent

滑輪直徑：52,52 mm

皮帶類型：AT5

皮帶寬度：32 mm

加速度：70 m/s²
