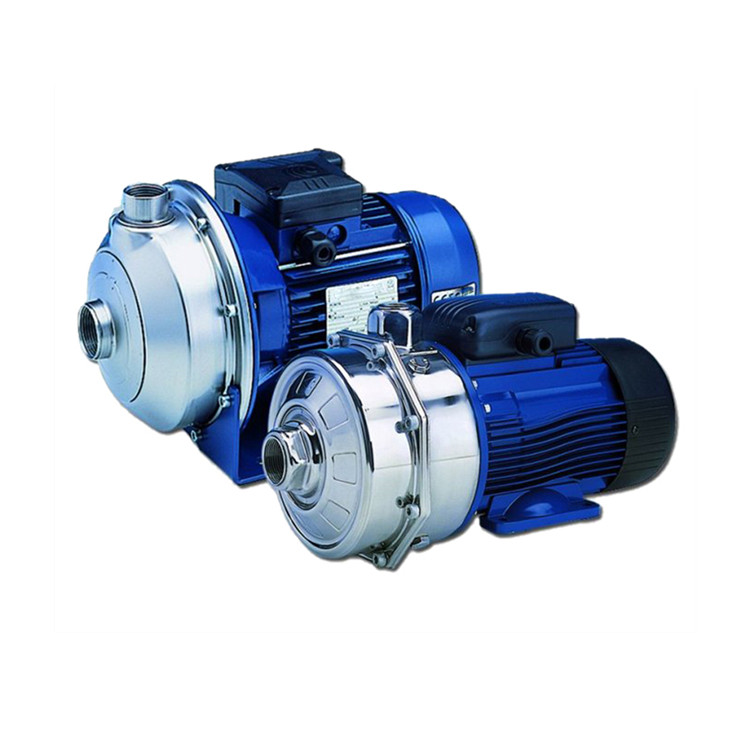

單葉輪離心式電動泵。對于腐蝕性液體，請聯系我們的銷售網絡。“N”版本由AISI 316制成（用于腐蝕性液體）。

• 具有軸向吸入和徑向排出功能的緊密耦合單葉輪離心泵。
• 結構緊湊，泵直接與電機相連；特殊的電機軸延伸與泵共用，并由滾珠軸承支撐。
• 旋轉組件采用后拔式設計，無需斷開泵體與管道的連接。
• 螺紋吸入口和排放口（Rp ISO 7）。
• 高性能封閉葉輪，由AISI 304不銹鋼制成（N版本為AISI 316）。
• 帶有陶瓷/碳環、NBR彈性體（三元乙丙橡膠適用于N版本）的機械密封，其他部件由AISI 304不銹鋼（AISI 316適用于N版本）制成。安裝尺寸符合EN 12756（ex DIN 24960）和ISO 3069。
• O形圈由NBR制成（N版本為EPDM）。
• 將底座安裝在泵體上。

1.泵體

2.葉輪

3.擴散器

4.密封外殼

5.適配器

12.機械密封

13.彈性體

16.加注/排放塞

26.葉輪鎖緊螺母

27.安裝座

28.泵體緊固螺母和螺栓

29.軸延伸

產地：德國

重量：12.5 kg

泵

輸送量：高達520 l/min（31 m³/h）

水頭：高達30m。

泵送液體的溫度：-10°C至+85°C標準版本。

-10°C至+110°C（N和V版本）。

工作壓力：max.8 bar（PN 8）

旋轉：從吸入口朝向泵逆時針旋轉

電機

轉子：異步鼠籠式轉子

結構：封閉式，外部通風

防護等級：IP55

絕緣：155級（F）

性能：符合EN 60034-1規范。

標準電壓：

-單相版本：220-240 V 50 Hz，2極，具有高達1.5 kW的自動復位過載保護。對于更高功率，過載保護須由用戶提供并安裝在控制面板中。

-三相版本：220-240/380-415 V 50 Hz，2極，過載保護須由用戶提供并安裝在控制面板中。

排放：標準版本冷凝水排放塞

A：51 mm

D：120 mm

H：222 mm

H1：111 mm

H2：222 mm

L：325 mm

L1：76 mm

W：65 mm

DNA：Rp 1¼

DNM：Rp 1

化學和機械非侵蝕性水和液體的處理（*）。

供水。

灌溉。

水循環（冷、熱、冷藏）。

*對于中等侵蝕性液體，可提供FPM彈性體版本（CEA.../..-V）。如需腐蝕性液體，請聯系我們的銷售網絡。
