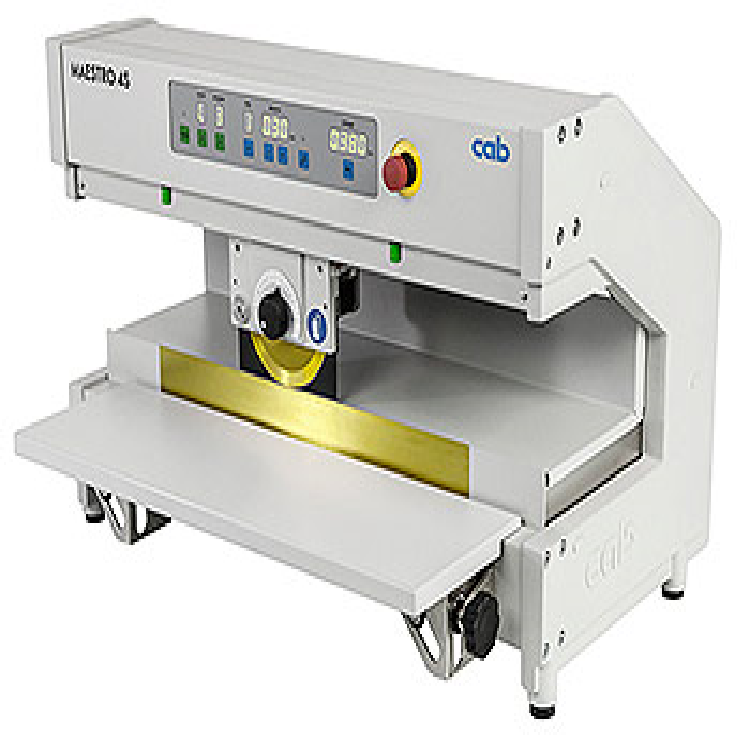

具備裁切快速、經濟實惠及低應力切割這些特色的分板機 MAESTRO 4S 可用來切割各種尺寸大小的 PCB 板。單切一刀對 V-Cut 產生的拉扯及施壓都可能對 V-Cut 附近的脆弱元件造成損害。而分兩次對 V-Cut 進行切割并同時調整刀片間距可明顯降低拉扯及施壓。如此一來可大幅改善 PCB 板的組裝品質。

• 操作面板會顯示刀片間距并可調整馬達驅動。
• max可儲存 9 種模式。
• 可切割 FR4 材質的 PCB 板及鋁基板。
• 連續切割長度可藉由限位開關進行調整。
• 切割里程數會顯示在操作面板上以便刀片進行預防保養。

• 切割方式:

-元件面：上圓刀

-焊接面：下直刀

• 操作方式：馬達驅動優化
• 切割速度：300/500 mm/s, 可切換
• 切割材質：FR4, 鋁基板
• 電子元件高度：焊接面/元件面：max 34 mm
• 連續可調max切割長度：450 mm
• 工作臺深度：200 mm

程序設計

• 開始：由起始位置開始
• 可儲存模式 ( Programs 按鍵 )：9
• 切割步驟：1–5
• 刀片距離：0.9 mm 至 0.05 mm
• 開關按鍵：解鎖模式選擇
• 切割里程數顯示：max至 99 km
• DEL 按鍵功能：計數器歸零
• 電源開關：開/關
• 腳踏開關：開始分板程序
• 安全開關：緊急停止
• 使用電壓：100–240 V~ 50/60 Hz
• 噪音值：LpA <70 dB (A)
• 溫度 / 濕度

-操作過程： +5-40° C / 10-85 % 非凝結狀態

-封存狀態： +0-60° C / 20-80 % 非凝結狀態

-運送途中： - 25-60° C / 20-80 % 非凝結狀態

• 重量：38 kg
• 高度 x 深度：434 x 425 mm
• 寬度：702 mm
• 安全認證：CE, FCC class A
