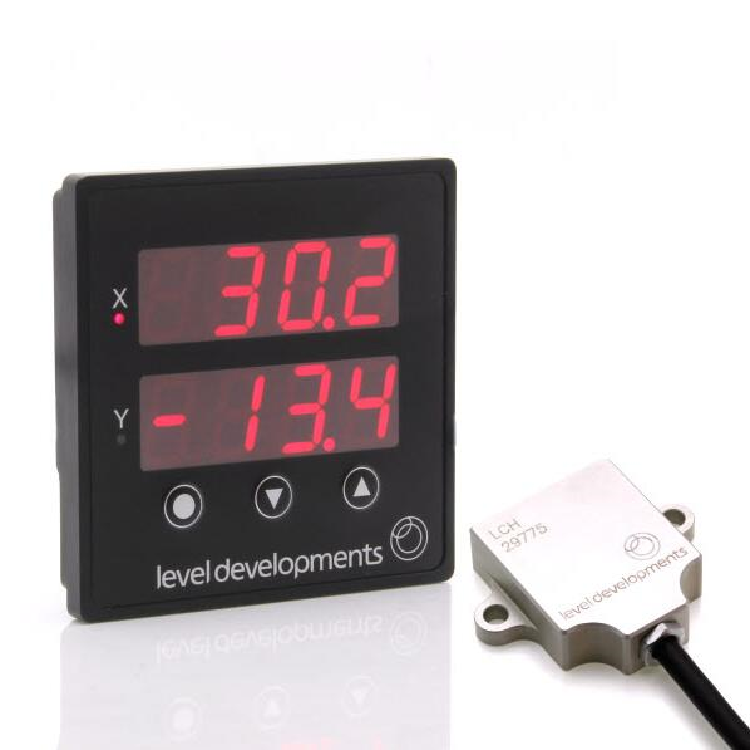

PDTS-LCH-45 是一款雙軸傾斜傳感器，帶有高質量、低成本的顯示單元，用于顯示 X 軸和 Y 軸（俯仰和滾動）的角度。 通過標準 RS232 通信協議連接，高對比度 LED 顯示屏設計為面板安裝，并提供密封墊圈和硬件。除了顯示角度外，它還具有內置的傾斜開關功能。 兩個板載繼電器可配置為在 X 軸和/或 Y 軸（正向和/或負向）超過特定角度時運行。 連接后，USB 接口允許記錄數據并為顯示器和傳感器供電。

• 4位LED雙軸顯示，范圍±45°。
• 具有 2 個獨立可編程繼電器輸出的可編程報警功能
• 顯示分辨率可調整為 0、1、2 或 3 位小數
• 提供 10m 電纜
• USB 接口，帶有免費的基于 Windows 的應用程序，用于監控角度和配置
• 傳感器密封至 IP67

一般規格：

• 軸數：2
• 范圍：±45°
• 解析度：0.05°
• 20°C 時的準確度：±0.3°
• 未補償的溫度誤差：0.01° / °C
• -20 - 70°C 時的準確度：±1°
• 顯示類型：2 x 4 位 LED
• 顯示輸出：2 x SPCO 繼電器和 USB
• 輸出格式：RS232
• 能量源：外部直流電源
• 頻率響應：1 Hz
• 技術：微機電系統

電氣：

• 電源電壓（min）：12 V
• 電源電壓（max）：30 V
• 電源電流：150 mA

機械：

• 重量：285 g
• 傳感器尺寸：46x43.5x13.5mm
• 傳感器重量：85 g
• 傳感器外殼材料：陽極氧化鋁
• 顯示屏尺寸：72x72x23.5 mm
• 顯示器重量：200 g
• 展示柜材質：陽極氧化鋁
• 電纜長度：10 m

環境：

• 工作溫度范圍：-40 到 85 ℃
• 儲存溫度范圍：-40 到 85 ℃
• 傳感器密封等級：IP67
• 顯示密封等級：IP65（面板安裝時）
