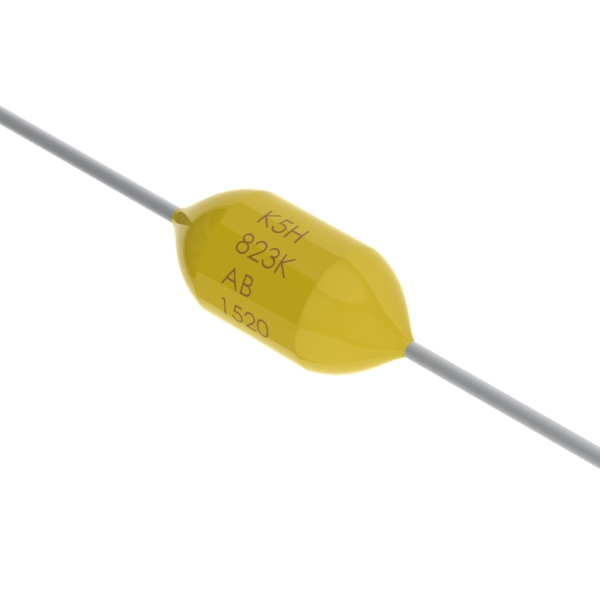

KEMET 的 Aximax 敷形涂層軸向引線陶瓷電容器采用 X7R 電介質，工作溫度上限為 125°C。電子工業聯盟 (EIA) 將 X7R 電介質描述為 II 類“溫度穩定”材料。此類別的組件是固定的陶瓷介電電容器，適用于旁路和去耦應用或電容特性的 Q 和穩定性不重要的鑒頻電路。X7R 的電容隨時間和電壓的變化可預測，并且相對于環境溫度的電容變化微小。從 -55°C 到 +125°C，電容變化限制在 ±15%。

這些設備符合 UL 標準 94V–0 中概述的火焰測試要求。

• 軸向引線形狀因數
• 保形涂層
• 封裝符合可燃性標準 UL 94V–0
• 工作溫度范圍為 −55°C 至 +125°C
• 無鉛 (Pb)，符合 RoHS 和 REACH 標準
• X7R 溫度穩定電介質
• 直流電壓額定值為 25 V、50 V、100 V、200 V 和 250 V
• 電容范圍從 10 pF 到 10 μF
• 可用的電容容差為 ±5%、±10% 和 ±20%
• 非極性裝置，較大限度地減少安裝問題
• 100% 純啞光鍍錫鉛涂層，可提供良好的可焊性
• 可根據要求提供鍍錫鉛涂層選項 (Sn60/Pb40)

關于老化率：電容測量（包括容差）以 1,000 小時的裁判時間為索引。

要獲得 IR 限值，請將 MΩ-µF 值除以電容并與 GΩ 限值進行比較。選擇兩個限制中較低的一個。

在以下條件下測量的電容和損耗因數 (DF)：

如果電容 ≤ 10 µF，則為 1 kHz ±50 Hz 和 1.0 ±0.2 Vrms；

如果電容 > 10 µF，則為 120 Hz ±10 Hz 和 0.5 ±0.1 Vrms。

注意：測量電容時，確保設置的電壓水平保持恒定很重要。 HP4284 和 Agilent E4980 具有稱為自動電平控制 (ALC) 的功能。 ALC 功能應該切換到“ON”。

典型應用包括去耦、旁路、濾波和瞬態電壓阻抑。

不建議將這些設備用于包覆成型應用或工藝。
