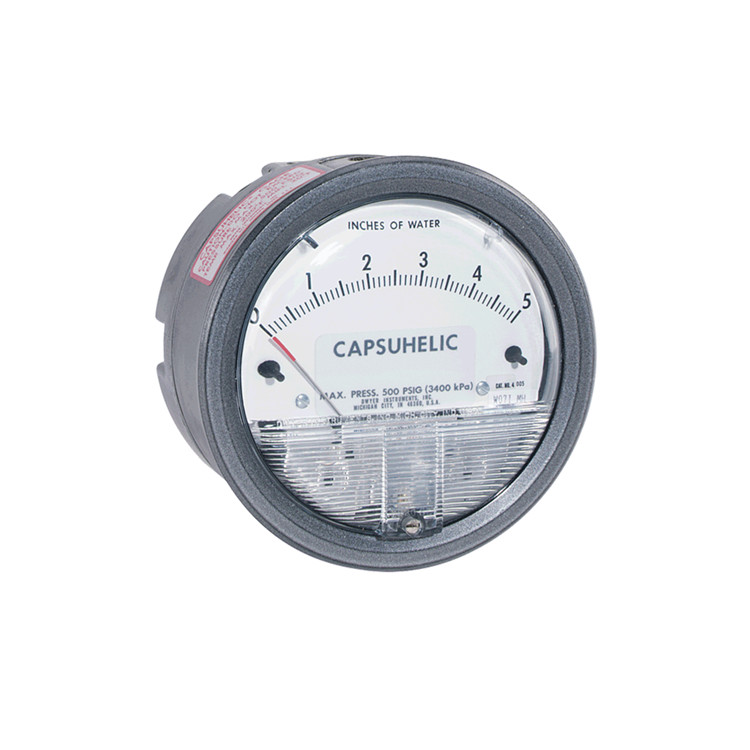

4000系列帶帽液壓差壓計旨在提供快速、準確的差壓指示。當測量流動的流體、過濾器上的壓降、儲罐中的液位以及涉及壓力、真空或差壓的許多其他應用時，該儀表可以用作讀出裝置。被測量的壓力被保持在一個膠囊內，該膠囊是壓力計的一個組成部分。這種壓力控制允許在高達500 psig的系統壓力下使用壓力計，即使當要讀取的壓差小于0.1英寸水柱時也是如此。

• 壓力表膜盒允許使用小差壓的高壓。
• 儀表外的零點和量程調整意味著在正常服務中無需拆卸。
• 經過時間驗證的簡單無摩擦運動，允許全刻度讀數低至5英寸水柱。
• 隔膜驅動與充液式液位計支持戶外使用。

A-298：平齊安裝的鋁制扁平支架（適用于A3000 Photohelic系列、4000 Capsuhelic系列，605系列和3000MR系列）

A-314：放氣接頭

A-370：與Photohelic 3000MR/MRS、Capsuhelic、631B變送器一起使用的嵌入式支架。然后將支架表面安裝。灰色hammertone環氧面漆鋼

A-496：用于4000系列帶帽液壓表的平齊安裝支架

A-610：用于1-1/4“至2”管道的管道安裝套件。5.6英寸x 4.6英寸x 1.4英寸，1.0磅（Magnehelic單獨出售）

產地：美國

服務

鋁外殼：空氣和兼容氣體以及油基液體。

黃銅外殼：空氣、兼容氣體和水基液體。

外殼：壓鑄鋁，帶浸漬硬質涂層，標準。

水或水基流體需要可選的鍛造黃銅外殼。

可提供特殊材料隔膜，請聯系工廠。

精度：70°F（21.1°C）時FS的±3%。（4200、4210、4215、4220、4300、4400和4500為±4%）。

壓力范圍：-20“Hg至500 psig（-0.677 bar至34.4 bar）

溫度范圍：20至200°F（-6.67至93.3°C）

尺寸：4”（101.6 mm）直徑表盤

安裝方向：隔膜處于垂直位置。其他位置方向請咨詢工廠

工藝連接：1/4“內螺紋NPT高壓和低壓分接頭，雙重-一對頂部用于空氣和氣體，一對底部用于液體

重量：3磅3盎司（1.45公斤）鋁殼；7磅13盎司（3.54公斤）黃銅殼

標準配件：兩個1/4”NPT插頭用于雙重分接頭，四個帶螺釘的齊平安裝適配器和四個表面安裝螺釘。

流體流量

液體儲罐

過濾器壓降

真空或壓差
