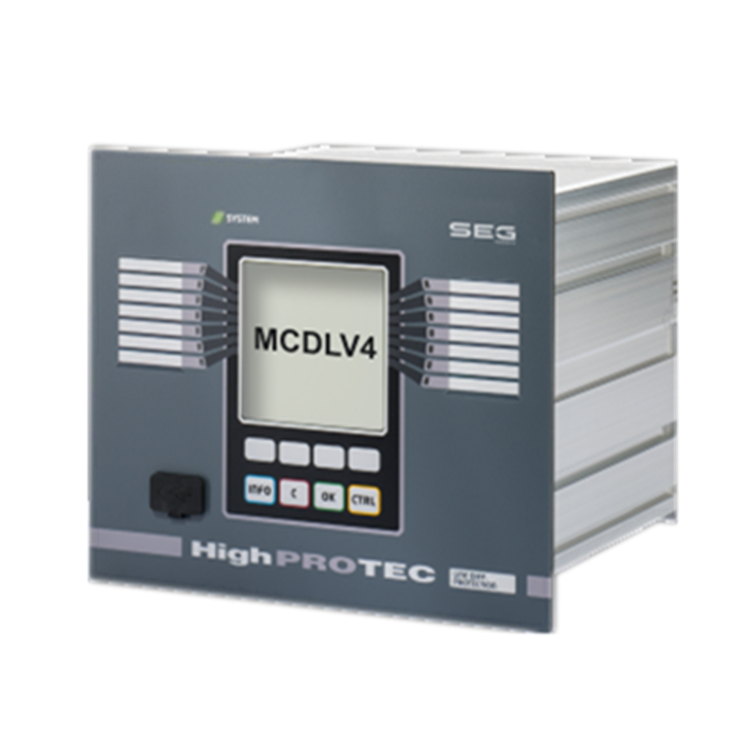

電纜/線路差動保護繼電器 MCDLV4 設計為成對使用，用于保護長達 24 公里的電纜和線路。 在要保護的線路內甚至可以有一個區域內變壓器。此外，它還配備了一個保護包，如相位、受限接地故障、浪涌檢測和監控功能，包括電網互連和多達 6 個開關設備的控制功能。

帶有真實性檢查和廣泛調試功能（例如內置故障模擬器）的直觀操作概念可實現無危險且時間優化的維護和調試。參數設置和評估軟件Smart view可以在整個設備系列中一致使用。Smart View 甚至能夠通過兩個 MCDLV4 設備之間的保護通信接口監控遠程 MCDLV4。

• 寬范圍電源：24…270VDC / 48…230VAC
• VT 測量范圍為 0V 至 800VAC（某些訂購選項為 300VAC）
• CT 測量始終使用 1A 和 5A
• 合理性驗證情報
• 通過隱藏未使用的功能、參數和分配來優化功能概覽
• 無需拆除接線即可進行板載測試
• 支持的菜單語言：英語、德語、西班牙語、葡萄牙語、法語、俄語、波蘭語、羅馬尼亞語

MCDLV4 保護系統可保護長達 24 公里的電纜和線路。

該系統可更換六個保護裝置。

2 電纜和線路差分設備

+2 定向饋線備份設備

+1 區內變壓器差動裝置

+1 電源去耦裝置

高選擇性、高速檢測故障電纜/線路。

為機場、數據中心、污水站等設施提供不間斷電源……）

在冗余饋電 HV/MV 環網架構上，故障線路可以以高速度關閉，而設施的其余部分無需任何停機時間。

使時間和當前分級過時。無需等待上游或下游斷路器的定時器或延遲。
