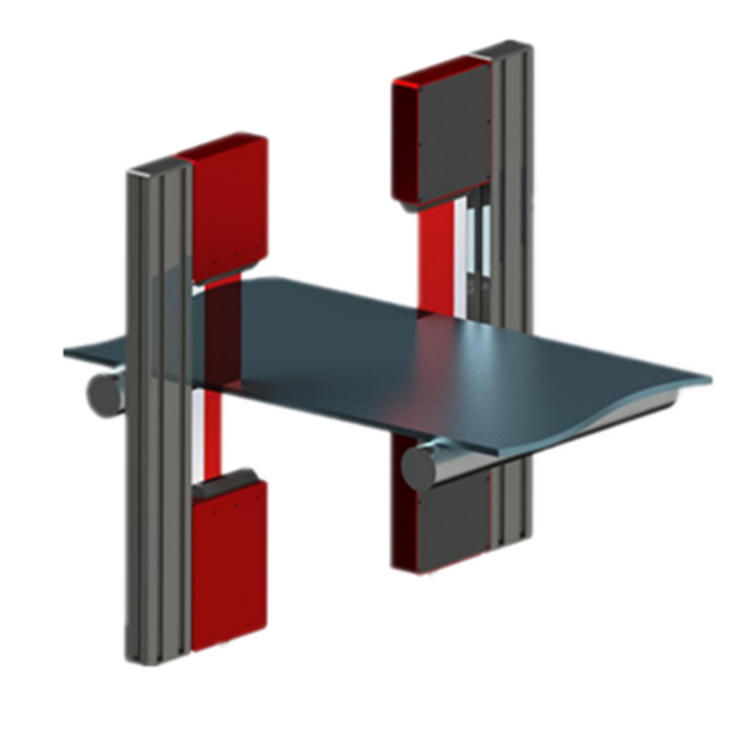

測量方法基于使用光學千分尺（micrometer），它測量板材邊緣的位置。根據物體的寬度，系統可以有兩種版本：一微米系統和兩微米系統。

千分尺操作基于所謂的“陰影”原理。千分尺由兩部分組成——發射器和接收器。LED 的輻射由透鏡準直。將物體置于準直光束區域后，形成的陰影圖像由 CCD 光電探測器陣列進行掃描。處理器根據陰影邊界（邊界）的位置計算對象（片材）的位置。系統可包含RF651系列或RF656系列光學測微計。

指示裝置用于接收來自千分尺的信息，分析和顯示測量結果。千分尺須通過安裝在指示裝置外殼上的特殊連接器連接。帶觸摸屏的 LCD 顯示屏顯示信息。當寬度值超過公差時，操作員將收到聲音警報通知。寬度值輸出基于對從千分尺（微米）接收到的值的分析，并針對給定的平均時間計算，并以等于平均時間的周期重復。

• 該系統用于非接觸式測量片材的寬度，如膠帶、板、板等。
• 它是一個獨立的軟件和硬件系統，包含光學千分尺和指示裝置。
• 可以針對特定任務更改系統參數。
