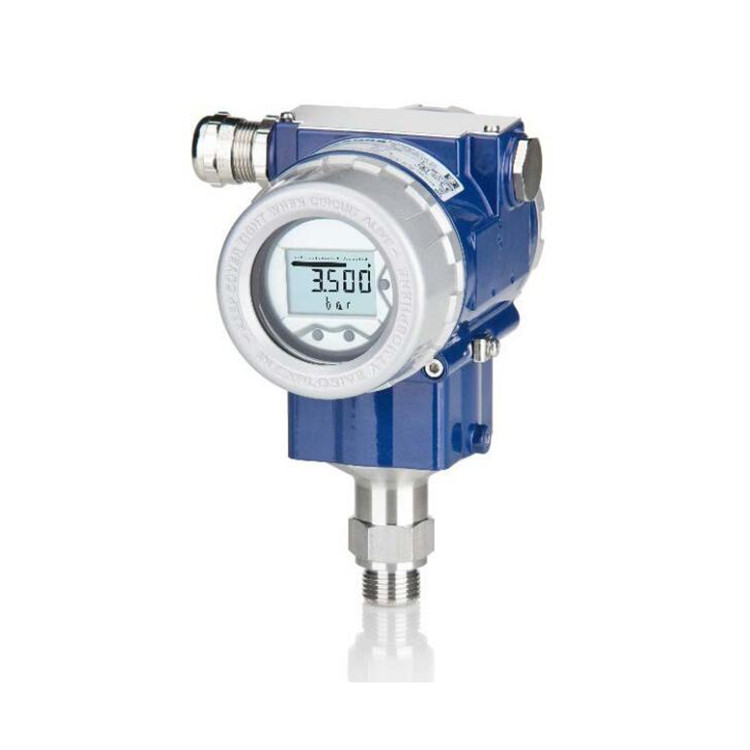

過程壓力變送器 XMP i 專為過程工業設計，可測量真空、表壓和壓力范圍內的氣體、蒸汽、流體和粉塵，壓力可達 600 巴。可提供螺紋和法蘭等不同的工藝連接方式，并配有內部或平齊焊接的膜片，還可與冷卻元件結合使用，介質溫度可達 300°C。變送器標配 HART 通信功能；客戶可選擇雙腔鋁壓鑄外殼或不銹鋼現場外殼。

公稱壓力0 ... 400 毫巴至 0 ... 600 bar

精度0.1 % FSO

轉差 1:10

雙腔鋁壓鑄外殼或不銹鋼外殼

內部或平齊焊接隔膜

HART 通信

防爆設備 (d)

符合 IEC 61508 / IEC 61511 標準的 SIL2 版本

集成顯示和操作模塊

哈氏合金和鉭等特殊材料

冷卻元件，適用介質溫度高達 300°C

產地：德國

短路保護：長久性

反極性保護：無損壞，但也無功能

電磁兼容性：發射和抗擾性符合 EN 61326 標準

機械穩定性

振動：5 g RMS（25 至 2000 Hz），符合 DIN EN 60068-2-6 標準

沖擊：100 g / 11 毫秒，符合 DIN EN 60068-2-27 標準

填充液體標準：硅油

用于工藝連接的選項：符合 21CFR178.3570 標準的食品兼容油（美孚 SHC Cibus 32；類別代碼：H1；NSF 注冊號：141500） 碳鹵素油及其他可根據要求提供的油品

壓力口材料：不銹鋼 1.4435 (316L)

外殼材料：壓鑄鋁，粉末涂層或不銹鋼 1.4404 (316L)

電纜接頭材料：黃銅，鍍鎳

觀察玻璃材料：夾層防護玻璃

密封件（介質浸濕）

螺紋：標準：FKM（建議用于中溫 ≤ 200 °C）

選項：FFKM（用于介質溫度 < 260 °C；Min允許溫度 -15 °C，可用于 pN ≤ 100 bar）；其他可根據要求提供 焊接型，用于 pN 在 1 至 40 bar 之間的 EN 837 壓力端口

DRD和法蘭：無，不包括在供貨范圍內

夾具，Varivent：無

隔膜標準：不銹鋼 1.4435 (316 L)

工藝連接選項：哈氏合金 C-276 (2.4819)；鉭（可從 1 巴起）可根據要求提供

介質潤濕件：壓力端口、密封件、隔膜

防護等級：IP 67

安裝位置：任意（標準校準位置為垂直位置，壓力端口連接向下；不同的安裝位置需在訂單中標明）

壓力口表面粗糙度：Ra < 0.8 µm（介質潤濕件）

隔膜表面粗糙度：Ra < 0.15 µm

焊縫表面粗糙度：Ra < 0.8 µm

重量：min. 400 g（取決于外殼和機械連接）

使用壽命：1 億次負載循環

CE 合規性：EMC 指令：2014/30/EU

壓力設備指令：2014/68/EU（模塊 A）

ATEX 指令：2014/34/EU

真空、表壓、壓力范圍內的氣體、蒸汽、流體和粉塵

機械與設備工程、化學工業、食品和飲料、石油和天然氣工業、包裝和造紙業
