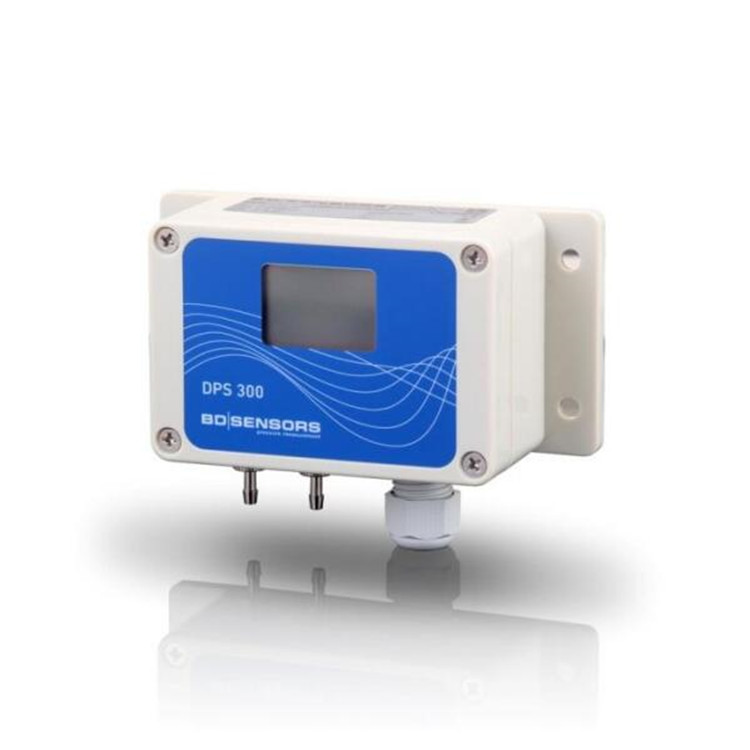

壓力變送器 DPS 300 專為測量干燥、非侵蝕性氣體和壓縮空氣的壓差而開發，可用于多種暖通空調應用中。DPS 300 是一款多量程變送器，有三個可調量程。該設備配有雙行：LCD 顯示屏，并可進行簡單的參數設置。顯示屏上會顯示數值、觸點和裝置的狀態。

壓差 0 至 1,6 mbar 至 0 至 1000 毫巴

精度 0.5% FSO BFSL

2 線制和 3 線制電流和電壓輸出信號

量程可調

阻尼可調

高抗過壓能力

設計緊湊

LC 顯示屏，雙行

自動調零

觸點（僅與顯示屏結合使用）

平方根提取（僅與顯示屏結合使用）

產地：德國

觸點（可選）：3 線制 2 線制

數量、形式：2 x 繼電器輸出（NO/NC） 2 x PNP 開路集電極觸點

開關電流：max. 1 A；Max 耐 125 mA；防短路

開關電壓：max. 60 VDC；Max 40 VAC

開關容量：Max 60 W

開關點精度：≤ ± 2 % FSO

重復精度：≤ ± 0.5 % FSO

開關頻率：5 Hz

開關周期：< 100 x 10⁶

熱效應（偏移和跨度）

pN < 6 mbar 時的熱誤差：≤ ± 0.5 % FSO / 10 K（典型值）

pN ≥ 6 mbar 時：≤ ± 0.3 % FSO / 10 K（典型值）

在補償范圍內：0 至 50 ℃

允許溫度

介質：0 至 50 ℃

電子設備/環境：0 至 50 ℃

儲存：-10 至 70 ℃

短路保護：長久性

反極性保護：無損壞，但也無功能

電磁保護 EMC 指令：2014/30/EU 輻射和抗擾度符合 EN 61326 標準

壓力端口材料：黃銅鍍鎳

外殼材料：ABS

傳感器材料：陶瓷、硅、環氧樹脂、RTV

介質潤濕件：壓力口、PVC/硅膠管、傳感器

電流消耗 2 線制：max. 22 mA

三線制：max. 30 mA（自動調零期間：+23 mA）

重量：約 200 g

防護等級：IP 54

安裝位置：垂直

使用壽命：1 億次負載循環

機械連接尺寸單位：mm

標準：Ø 6.6 x 11（用于Ø 6 的軟管）

選項：Ø 4.4 x 10（用于Ø 4 的撓性管）

電氣連接（導體橫截面）

無卡套：1.5 mm²

帶卡套：1 mm²

針腳配置標準：電纜接頭 M16×1.5

暖通空調、實驗室
