操作員將激光掃描模塊安裝到要測量的磁盤上。收到來自 PDA 或 PC 的命令后，激光模塊對磁盤表面進行非接觸式掃描。測量結果（幾何參數和表面輪廓）顯示在 PDA 上，可以保存在 PDA 內存中，并傳輸?shù)?PC 數據庫。同時，可以保存附加參數：操作員編號、側面標識符（左輪或右輪）、軸編號、機車（車廂）編號等。

IKD - 通用

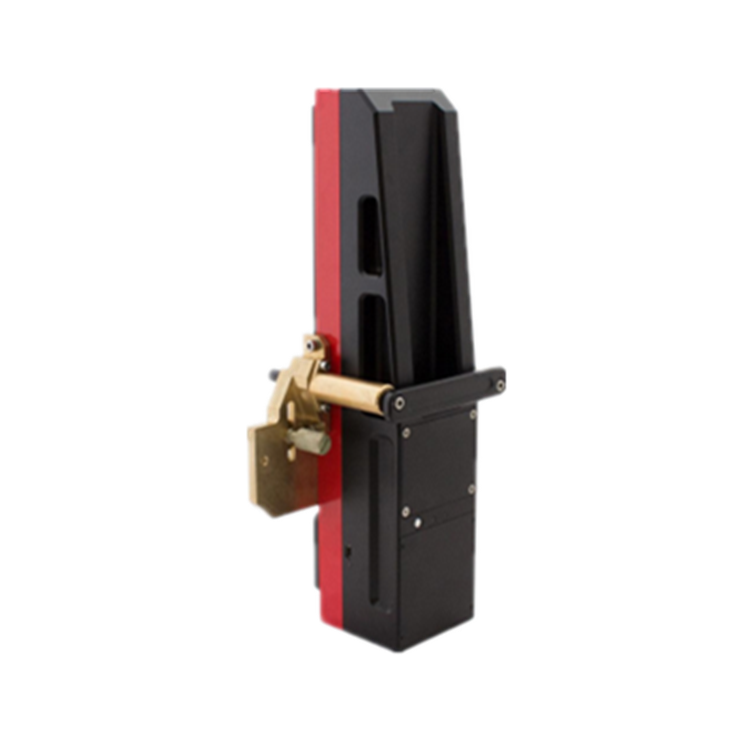

– 輪廓儀設計用于測量安裝在車輪和輪對軸上的盤式制動器的參數。該套件包括一個可拆卸支架，用于將輪廓儀安裝在安裝在輪軸上的盤式制動器上。

• 基于PDA的手持式儀器用于激光掃描和制動盤磨損參數的測量。
• 設備提供用于磁盤磨損數據存儲和處理的數據庫和軟件包。
• 激光掃描后自動計算剎車盤參數。
• 有兩種類型的測量：

1. 快速測量，無需保存結果。
2. 使用選定的方案進行測量，并將結果保存到數據庫中。

激光盤式制動器輪廓儀 IKD 系列設計用于：

• 測量盤式制動器厚度；
• 測量盤式制動器磨損；
• 測量盤式制動器的整體厚度；
• 盤式制動器工作面全輪廓掃描分析；
• 支持型材電子數據庫。

輪廓儀可以測量安裝在車輪和輪對軸上的盤式制動器的參數（使用可拆卸支架進行安裝）。
