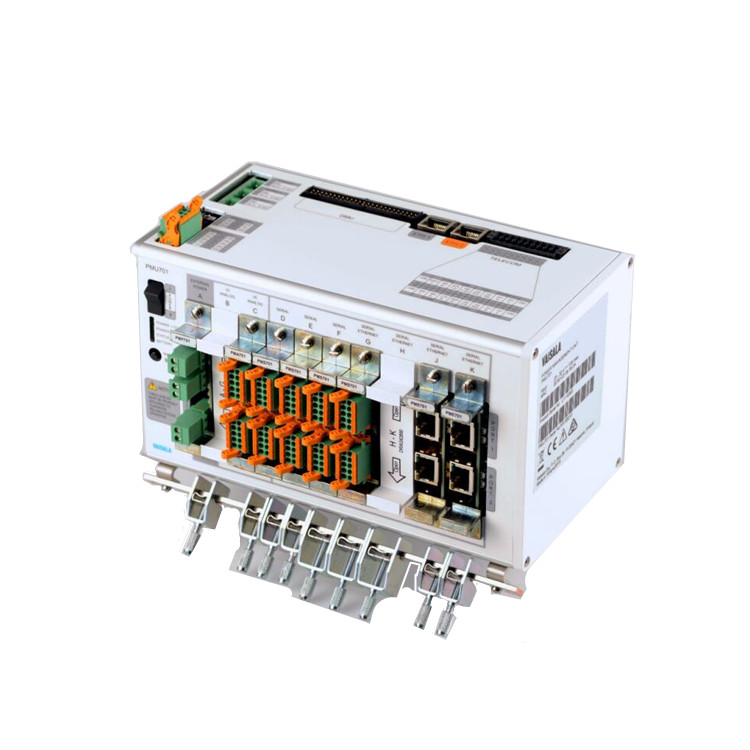

Vaisala 電源管理單元 PMU701 負責管理 Vaisala 公路氣象站 RWS200 的電源和傳感器通信。PMU701 處理傳感器的特定電源要求，確保每個傳感器始終獲得穩定、合適的電源。PMU701 還負責為 RWS200 機箱內的內部備用電池充電。如果道路氣象站使用外部直流電源，則通過 PMU701 供電。PMU701 總共提供 1 個外部直流輸入、2 個太陽能電池板輸入、4 個模擬傳感器通信輸入和 14 個串行通信輸入，其中 8 個可用于以太網通信。所有傳感器通信線路和直流電源線路都經過 PMU701，為氣象站、直流電源和氣象站上的各個傳感器之間提供浪涌保護。由于 RWS200 氣象站外殼通常安裝在電線桿或金屬格柵桅桿上，因此雷擊對氣象站來說是一種危險。適當的電源保護可確保盡量減少電源中斷，從而提高系統的整體可靠性。對于路邊氣象站來說，持續穩定的供電是一種奢望。電源管理單元 PMU701 可應對雷電等造成的電源中斷和浪涌帶來的挑戰。PMU701 為傳感器提供浪涌保護和電源，包括在需要時提供加熱電源。PMU701 可自動檢測備用電池是否出現故障、丟失或斷開，并予以報告。當電池出現故障、機箱內環境溫度超過電池工作溫度或 PMU701 自診斷程序檢測到內部故障時，PMU701 會停止充電。PMU701 的設計簡化了初始設置或添加新傳感器時的配置和接線。每個傳感器電纜屏蔽的接地都簡單方便，而且還提供了快速參考卡，以確保每個傳感器都連接正確，從而再次提高系統可靠性。PMU701 能夠遠程控制和循環每個傳感器的電源，從而可以遠程執行某些技術服務，例如關閉和重啟單個傳感器的電源。

浪涌保護提高了可靠性

可處理模擬、串行和以太網傳感器

易于配置和連接傳感器

可為單個傳感器循環供電

根據溫度優化充電電壓

檢測故障電池

可用插入式模塊插槽

PMP701：Max 1 個

PMA701：Max 2 件

PMS701：Max 7 件

PME701：Max 4 件

PMU701 裝置包括：PMU701SP

傳感器數據線

Phoenix電氣 DFMC 1,5/10-ST-3,5-LR 20 針電纜連接器（1 件）

PMU701 附件包括：PMU701ACC1SP

M4×8 ISO14583 TX A4 開槽螺釘（4 件）

M3×6 ISO14583 A4-60 梅花頭螺釘（6 件）

六角墊片 M4×55 FeZn 母頭/公頭（2 件）

PMU701 附件包括：PMU701ACC2SP

電纜屏蔽接地夾 SK 8（10 件）

電纜屏蔽接地夾 SK 14（10 件）

PMU701 附件包括：PMU701ACC3SP

一套快速參考卡

Phoenix Contact DFMC 1,5/1-ST-3,5-LR 2 針電纜連接器（4 件）

Phoenix Contact DFMC 1,5/3-ST-3,5-LR 6 針電纜連接器（10 件）

Phoenix Contact DFMC 1,5/4-ST-3,5-LR 8 針電纜連接器（10 件）

Phoenix Contact DFMC 1,5/5-ST-3,5-LR 10 針電纜連接器（30 件）

Phoenix Contact DFMC 1,5/8-ST-3,5-LR 16 針電纜連接器（10 件）

Phoenix Contact DFMC 1,5/10-ST-3,5-LR 20 引腳電纜連接器（5 件）

Phoenix Contact MVSTBR 2,5HC/2-ST-5.08 電纜連接器（4 件）

用于空插槽的窄蓋板（7 件）

用于空插槽的寬蓋板（3 件）

電纜屏蔽接地夾 SK 8（10 件） (217844)

電纜屏蔽接地夾 SK 14（10 件）(237528)

用于傳感器電纜的外殼接地導軌 (DRW240852)

用于傳感器電纜的 PMU701 接地導軌 (DRW240399)

電纜卡套 0.5 mm² / 10 mm（100 件） (237754)

Phoenix Contact DFMC 6 針電纜連接器套件（10 件） 262926

Phoenix Contact DFMC 8 針電纜連接器套件（10 件） 262923

Phoenix Contact DFMC 10 針電纜連接器套件（10 件） 262924

Phoenix Contact DFMC 16 針電纜連接器套件（10 件） 262925

Phoenix Contact DFMC 20 針電纜連接器套件（10 件） 262927

附件套裝、螺釘和墊圈 262928

絕緣卡套 0.5 mm²，長 10 mm，白色（100 件） 237754SP

產地：芬蘭

工作溫度：-40 至 +60 ℃ (-40 至 +140 °F)

存儲溫度：-60 至 +80 ℃ (-76 至 +176 °F)

工作濕度：5 至 95 %RH，無冷凝

工作電壓：24 V DC（10-32 V DC）

太陽能電池板輸入（需要 PMP701）：10 至 32 V DC

外部直流電源（需要 PMP701）：12 至 28 V DC（Max范圍 10 至 32 V DC）

輸出功率：12 V 3 A 和 24 V 7 A

Max充電電流：24 至 28 Ah 電池為 3.8 A（總電流）；2.6 Ah 電池為 1.9 A（總電流

額定充電電壓：13.5 V，+25 ℃ (+77 °F)

連接器

直流輸入：23 至 32 V，10 A；Phoenix Contact MVSTBR 2,5HC/ 2-ST-5.08

電池 1、電池 2：2 個單獨控制的 12 V 鉛酸電池；溫度補償；深度放電保護；僅在電池工作溫度范圍內充電；Phoenix Contact MVSTBR 2,5HC/ 2-ST-5.08

服務端口：RS-232；Phoenix 電氣 DFMC；1,5/5-ST-3,5-LR

電源輸出 C：12 V 輸出，1.4 A；24 V 輸出，2.8 A；Phoenix Contact DFMC；1,5/5-ST-3,5-LR

ETH 1, ETH 2：10/100 Mbps；2 × RJ45

DMU：串行和 I/O；Molex 90130-3250

電信：RS-232/RS-485，直流輸出 Phoenix 電氣 DFMC 1,5/10-ST-3,5-LR

尺寸（高×寬×深）：126 × 224 × 142 mm（4.96 × 8.82 × 5.59 英寸）

重量：1.4 kg（3.1 磅）

螺釘、墊圈、DIN 導軌鎖定件材料：AISI 316 不銹鋼

接地導軌夾材料：不銹鋼 AISI 630

框架型材材料：鋁 EN AW-6060 T6

冷卻板材料：鋁 EN AW-6082 T6

側板材料：塑料 PC/ABS

接地導軌材料：銅 (Cu)

可用插入式模塊插槽：10 個
