該系統的操作基于通過旋轉激光三角測量傳感器對物品表面進行掃描。

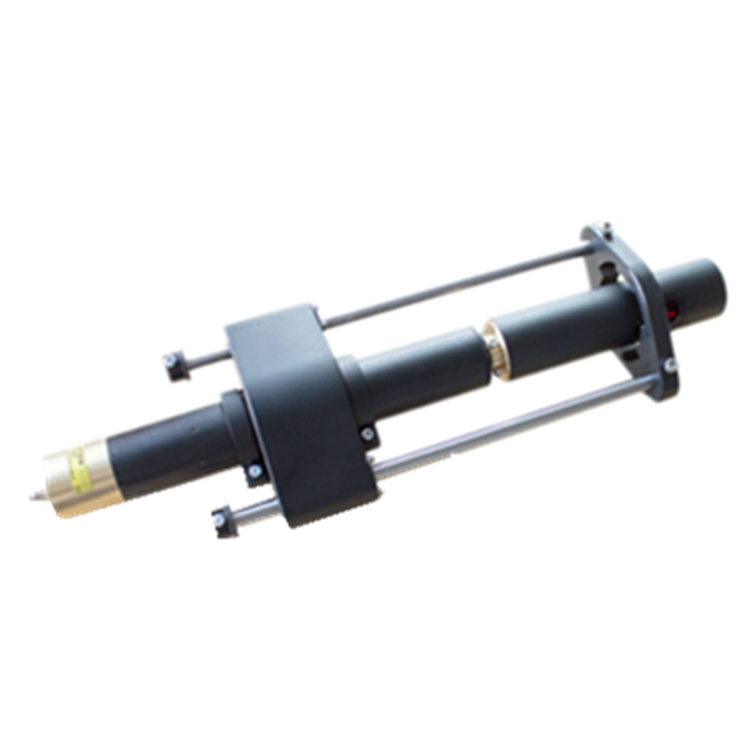

為了在整個測量范圍內獲得所需的精度，測量儀在一個測量頭內包含兩個激光傳感器。測量頭安裝在旋轉模塊上。該系統還包含一個校準環，可以沿著測量頭進行線性平移。

在初始狀態，校準環位于激光傳感器測量線的水平面。來自傳感器的半導體激光器的輻射聚焦在環形表面上。表面反射的輻射由傳感器的輸入透??鏡收集。測量頭旋轉，激光傳感器掃描環的內表面。系統將表面的極坐標（傳感器測量到的旋轉軸的距離和相應的旋轉角度）傳輸到 PC，用于計算系統校準所需的幾何參數。

對于輪輞中心孔直徑測量，頭部以給定深度插入孔中。同時，通過輪輞外表面將校準環從測量線上移除。旋轉測量頭，PC 接收用于 ID 計算的內表面坐標。

激光測量機用于非接觸式掃描和車輪中心孔的內表面幾何測量。該量規在合金輪轂生產線上用作質量控制工具。

作為測量的結果，獲得以下幾何參數：

內徑，

表面輪廓，

圓度。

該設備可適用于任何類似的孔（孔）測量和控制任務。

該系統用于輪輞中心孔的非接觸式掃描和內徑測量。該系統在合金車輪生產線上用作質量控制工具。
