傳感器使用 c.w. 660 nm 波長半導體激光器。輸出功率為 1 mW。 根據 IEC/EN 60825-1:2014，該系統屬于 2 級激光安全等級。

測量系統插入管道中，由平移模塊移動到確定位置。 激光傳感器測量到內表面的距離。 軟件計算管道的內徑。

我們提供的系統基于

兩個工作原則

• 通過固定激光傳感器進行多傳感器測量
• 通過旋轉傳感器進行內表面激光掃描

系統參數

• 測量 ID – 9 毫米起
• 高達幾微米的精度
• 2 秒內可測量表面 32000 個點
• 計算橢圓度和圓度
• 表面缺陷檢測和測量
• 內表面設計的3D模型
• 測量 ID（2017 年初）——從 5 毫米起

該系統的操作基于點激光三角測量傳感器測量孔表面坐標。

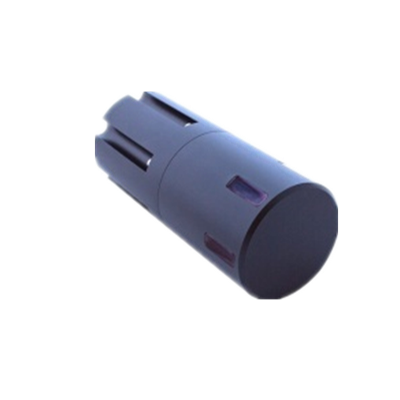

該系統包含 3-6 點激光三角測量傳感器，它們以已知的固定角度環繞在一個外殼中（見圖 1）。

系統可以包含：

將測量模塊固定在管軸附近的定心框架

可選：

• 管道直線度測量模塊
• 視頻檢測模塊
• 無線連接 (Wi-Fi) 模塊

該系統專為非接觸式測量圓柱管和錐形管的內徑而設計。該系統在生產線上用作質量控制工具。
