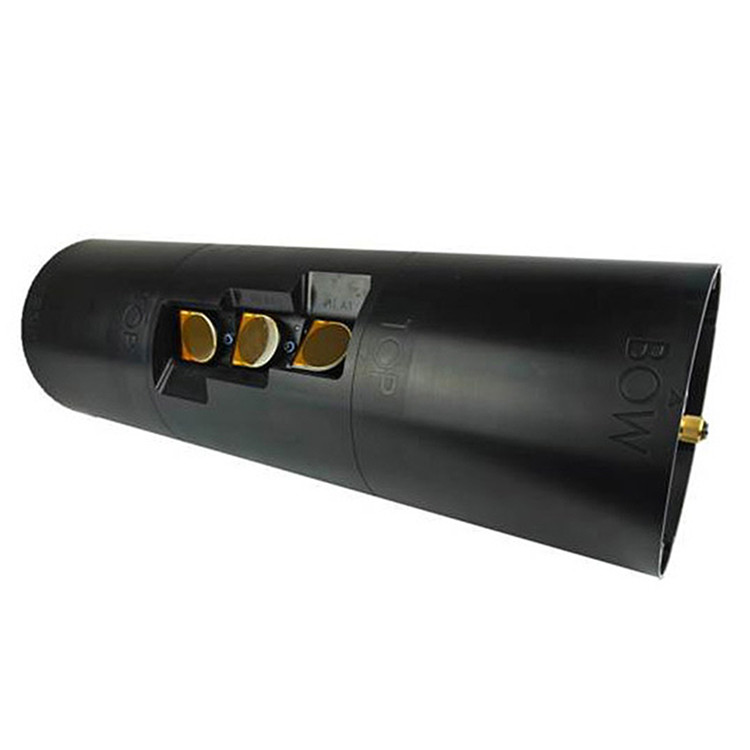

T2250 是一款 360 ° 輪廓聲納，每秒可收集超過 45,000 次測距數據。該系統通過 Teledyne PDS 軟件實現機載數據記錄、實時采集和可視化功能，是交鑰匙工程。該系統采用適合 ROV 和 AUV 部署的外形尺寸，填補了隧道和洞穴檢測市場的長期空白。隧道輪廓儀被認為是一種模塊傳感器，需要在相關管道中移動的車輛/部署。車輛/部署須具備可靠的導航、航向和俯仰/滾動功能，以用于隧道剖面測量軟件。

行業標準輸出格式

標準以太網接口

軟件開發套件選項

360 度方位覆蓋

實時顯示數據

高分辨率

產地：丹麥

視場角：360 °

Max距離：10 m（32.80 英尺）

適配距離：1 至 8 m（3.28 至 26.25 英尺）

測距分辨率：0.6 cm（0.24 英寸）標稱值

測距儀直徑：2 至 16 m（6.60 至 52.80 英尺）

光束寬度：1 ° x 1 ° 標稱值

橫梁間距：0.18 °

波束數：2100

1.5 m（1.6 英尺）平射率：高達 20 Hz

2.5 m（8.2 英尺）平射率：高達 14 Hz

5 m（16.4 英尺）平射率：高達 8 Hz

10 m（32.8 英尺）平射率：高達 4 Hz

頻率：2250 kHz

電源電壓：18 至 48 VDC

24 VDC時Min功率：32 W @ 3 m范圍（9.84 英尺）

24 VDC時Max功率：45 W @ 10 m范圍（32.80 英尺）

空氣中的機械重量：（約）：15 kg

水中重量：浮力約 0.46 kg（20 ℃ 淡水）

額定深度：1000 m

尺寸（長x寬）：568.45 x 199.90 mm（22.38 x 7.87 英寸）

連接器選項：MKS10

對直徑從 2 m到 16 m的隧道進行 3D 剖面檢測、洞穴檢測、內部水電大壩、豎井勘測
