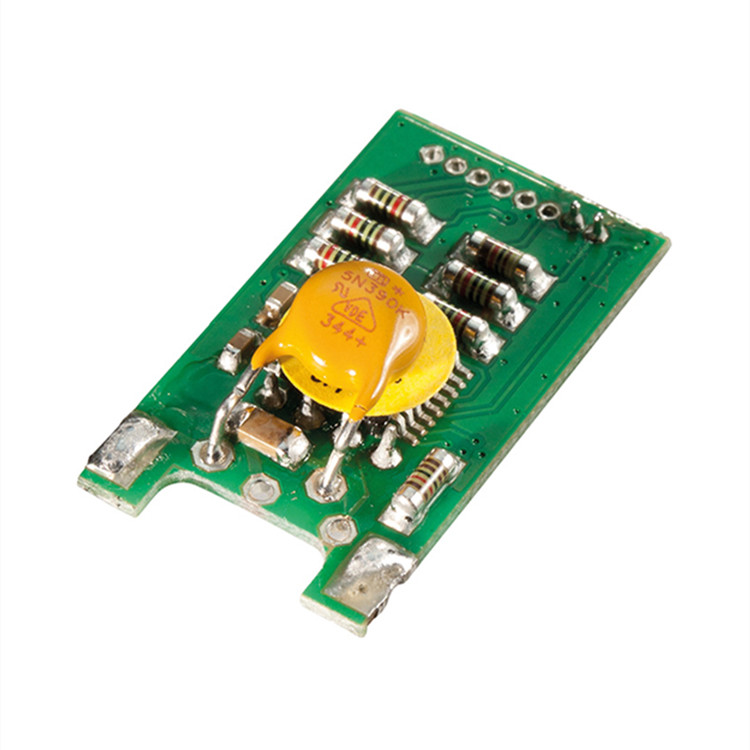

B+B Pt1000 測量傳感器模塊具有 0-10V 或 4 至 20mA 電壓輸出，是一款準確可靠的數字測量傳感器，采用小型化 PCB 設計，采用現代 ASIC 技術 經過數字校準，用于連接 Pt1000 傳感器。該模塊將 Pt1000 傳感器的電阻特性曲線轉換為 0 至 10V 或 4 至 20mA 的工業標準信號。因此，傳感器可以在 SPS 電壓或電流輸入端上運行。數字 ASIC 技術保證了很高的精度。根據 DIN 60751 標準，傳感器的電阻特性曲線通過二階多項式線性化，測量放大器具有溫度補償功能。

用于 Pt1000 的微型傳感器模塊

兩種標準信號版本

0 至 10 V 或 4 至 20 mA

具有 -30 至 +300 ℃ 不同測量范圍的型號

電阻特性符合 DIN EN 60751 標準

準確的 3 點校準，無需進一步調整

高精度和長期穩定性

創新的數字 ASIC 技術

其他輸出比例

傳感器元件

可提供更多 OEM 配置，如改裝插頭或模制外殼

4 針工業連接器 GSE 300 N4：0220 0418

帶 M 3 x 35 螺絲的電纜插座 GDM 3016：0220 0425-40

墊圈類型 GDM 3-16：0135 0051

產地：德國

傳感器元件：鉑電阻 Pt1000（不在供貨范圍內）

-T1測量范圍：-30 至 +70 ℃

-T2測量范圍：0 至 160 ℃

-T3測量范圍：0 至 300 ℃

電阻特性：DIN EN 60751

電阻特性精度：≤ ± 0.5 % FS（在 23 ℃ 標稱溫度和開板條件下）

PT1000 測量電流：< 300 µA

輸出信號：4 至 20 mA，兩線制或 0 至 10 V，三線制

工作電壓：10 至 30 V DC

電子元件溫度范圍：-20 至 +80 ℃

尺寸：27 x 15 x 5 mm

CE 認證：2014/30/EU

EMV 噪聲排放：EN 61000-6-3:2011

電磁兼容性：EN 61000-6-1:2007

過壓保護：電阻器和 RC 濾波器

允許負載（僅 -20MA 型）：Ra[Ω]≤（Uv[V]-10V）/ 0,02 A

連接方式：焊接

樓宇自動化、工業測量和控制技術、溫度記錄
