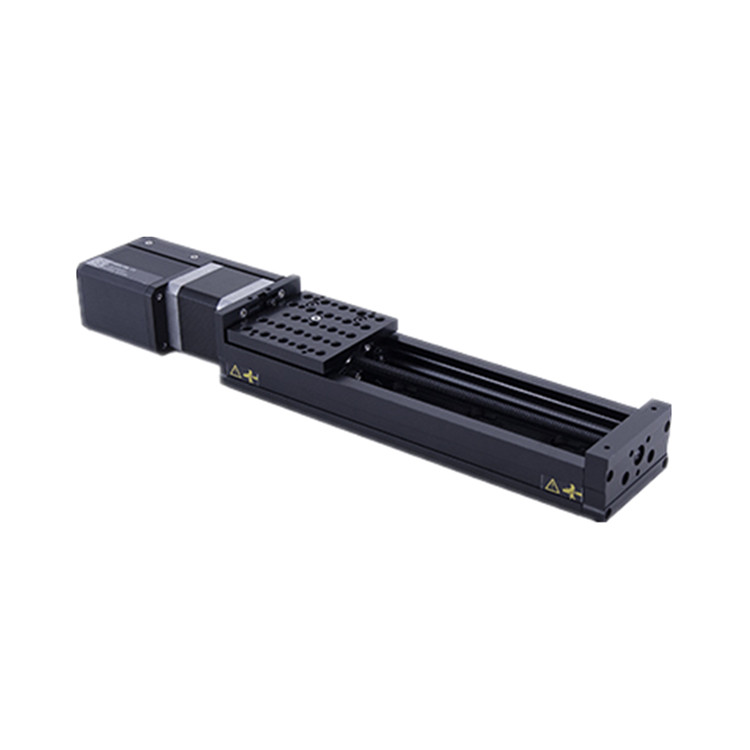

Zaber 的 X-LSQ-E 系列產品是計算機控制的電動線性平臺，具有各種導螺桿間距和行程。內置電機編碼器可實現閉環操作和滑移/定位恢復功能。它們是獨立的裝置，只需 48 V 電源，套件版本中包含了 48 V 電源。分度旋鈕提供了方便的手動控制功能，即使沒有計算機也能實現多種操作 - 長按可在速度模式和位置模式之間切換，按下可停止。

這些平臺可連接到任何計算機的 RS-232 端口或 USB 端口，并可與任何其他 Zaber 產品進行菊花鏈連接。菊花鏈還可以共享電源，使多個 X 系列產品共享一個電源成為可能。設備上方便的 4 針 M8 鎖定連接器可確保設備之間的安全連接。

• 75 毫米、150 毫米、300 毫米、450 毫米和 600 毫米行程
• 承重 50 公斤
• 速度可達 1 米/秒，推力可達 100 N
• 內置循環滾珠軸承導軌，使用壽命超長
• 編碼器位置反饋，具有滑移/安裝檢測和自動恢復功能,內置控制器
• 可與任何其他 Zaber 產品進行菊花鏈連接
• 可提供定制版本

1.分度旋鈕提供方便的手動控制。

2.集成式電機編碼器、控制器和步進電機驅動器提供易于使用的閉環運動。

3.每轉 200 步的步進電機，微步進高達 256 倍，提供平滑準確的運動。

4.使用帶鎖的 X-DC02 電纜或 X-DC06 電纜串聯其他裝置。鏈中也可共用電源。

5.通過串口（使用帶鎖 X-SDC 電纜）或 USB（使用 X-USBDC 電纜）控制菊花鏈中的所有單元。

6.平臺頂部支持公制 M6 螺紋孔和英制 8-32 螺紋孔。

7.多個 X-LSQ-E 平臺可組裝成 XY 或 XYZ 配置，無需額外硬件。

8.內置循環滾珠軸承導軌，使用壽命超長。

9.多種行程長度，從 75 毫米到 600 毫米不等，還可定制長度。

10.精度高達 35 µm，重復精度為 2 µm。

產地：加拿大

內置控制器：是

編碼器分辨率：500 CPR（2000 狀態/轉）

編碼器類型：旋轉式正交編碼器

通信接口：RS-232

通信協議：Zaber ASCII（默認），Zaber 二進制

數據線連接：鎖定 4 針 M8

中心載荷：max.500 N（112.1 lb）

力矩（滾動）：max.20 Nm（14.8 ft⋅lb）

力矩（俯仰）：max.6 Nm（4.4 ft⋅lb）

力矩（偏航）：max.6 Nm（4.4 ft⋅lb）

導軌類型：循環球直線導軌

垂直跳動：< 30 µm (< 0.001181")

間距：0.06° (1.047 mrad)

滾動：0.03° (0.523 mrad)

偏航：0.03° (0.523 mrad)

俯仰剛度：150 N⋅m/° (116 µrad/Nm)

滾動剛度：225 N⋅m/° (78 µrad/Nm)

偏航剛度：150 N⋅m/° (116 µrad/Nm)

電源：24-48 VDC

電源插頭：2 針螺絲端子

電流：max.1450 mA

電機每轉步數：200

電機類型：步進電機（2 相）

電機額定電流：2300 mA/相

電感：2.2 mH/相

默認分辨率：1/64 步

機械驅動系統：導螺桿

限位或原點感應：磁性原點傳感器

手動控制：帶按鈕開關的分度旋鈕

運動軸：1

LED 指示燈：是

安裝接口：M6 螺紋孔和 8-32 螺紋孔

平臺平行度：< 100 µm (< 0.003937")

工作溫度范圍：0 至 50 °C

符合 RoHS 規范：是

符合 CE 標準：是

真空兼容：否
