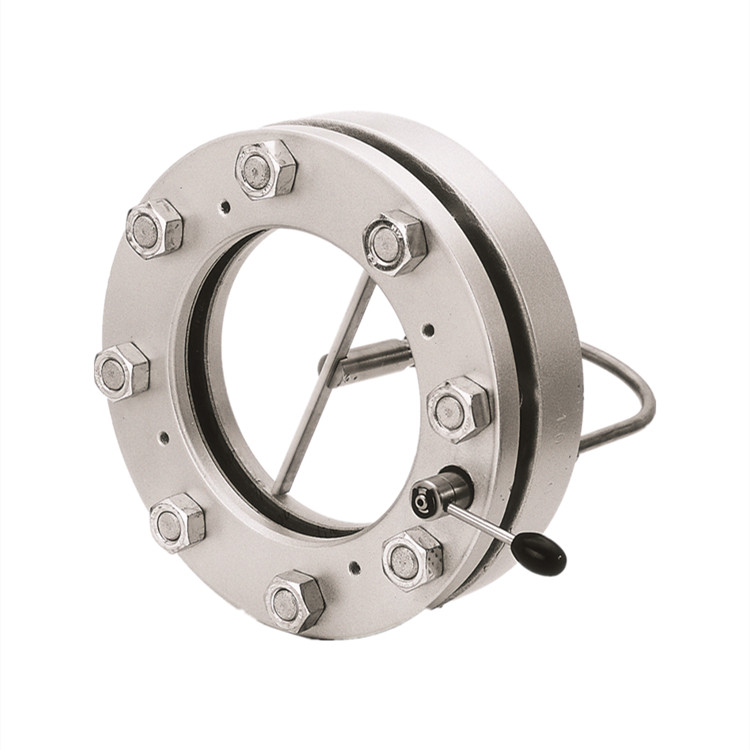

通過壓緊螺釘連接，穿過視鏡配件的擋塊和蓋板法蘭；適用于符合 DIN 7080 或 DIN 8902 標準的圓形視鏡玻璃板。配件中使用的視鏡玻璃板符合 DIN 7080 或 DIN 8902 標準。適用于公稱尺寸 DN 100 至 DN 200 的圓形視鏡配件。工作條件真空密封；壓力密封，可達 16 巴，Max允許溫度：220 ℃（但取決于所使用的視鏡板）可將 SW II BW 防風罩刮水器與防爆設計或標準設計的 Lumistar 燈光以及噴灑裝置組合使用。雨刮片固定器由一根軟軸機械驅動，軟軸通過一個帶單向離合器的杠桿從外部驅動。這確保了軸只能朝一個方向轉動，并提供了安裝擋風玻璃刮水器的詳細安裝說明。如果您訂購的是帶有 SW ll BW 擋風玻璃刮水器的配件，則擋塊和蓋板法蘭的額外機械加工由 Papenmeier 完成。

用于 Lumiglas 視鏡玻璃配件，圓形符合 DIN 28120 標準或類似標準

根據需要手動清潔視鏡配件中的玻璃板

適用于需要接受加壓和真空操作的容器，耐壓高達 16 巴

1 鎖緊墊圈 1.4568

2 墊圈 A2

3 熱固性球形旋鈕（黃銅襯套）

4 手柄桿 1.4305

5 墊片 1.4305

6 六角螺母 A4

7 螺紋襯套 1.4301

8 聚四氟乙烯密封盤

9 管接頭 1.4571

10 聯合螺母 1.4571

11 軟軸 1.4310 或 1.4401

12 鋼制單向離合器套筒

13 固定環 1.4305

14 軸連接 1.4305 項目 對象

15 鍍鋅鋼墊圈

16 花環 1.4571

17 刮片支架 1.4571

18 硅樹脂或聚四氟乙烯刮片

19 槽銷 1.4571

20 刮水器臂軸 1.4571 或 1.4401

21 壓力彈簧 1.4310

22 刮水器臂 1.4571 或 1.4401

23 導套 1.4571 或 1.4401

24 楔環 1.4571

25 聯合螺母 1.4571

26 導向管 1.4571

產地：德國

轉動方向：單向

符合標準：DIN 7080 或 DIN 8902

公稱尺寸：DN 100 至 DN 200 的圓形視鏡配件

工作條件：真空密封

壓力：16 巴

Max允許溫度：220 ℃（但取決于所使用的視鏡板）

雨刮片：聚四氟乙烯或硅橡膠

金屬部件：不銹鋼制成

裝置內部的密封件：聚四氟乙烯

根據需要手動清潔視鏡配件中的玻璃板、適用于需要在潛在爆炸性或非危險性區域內通過加壓和真空操作認證的容器
