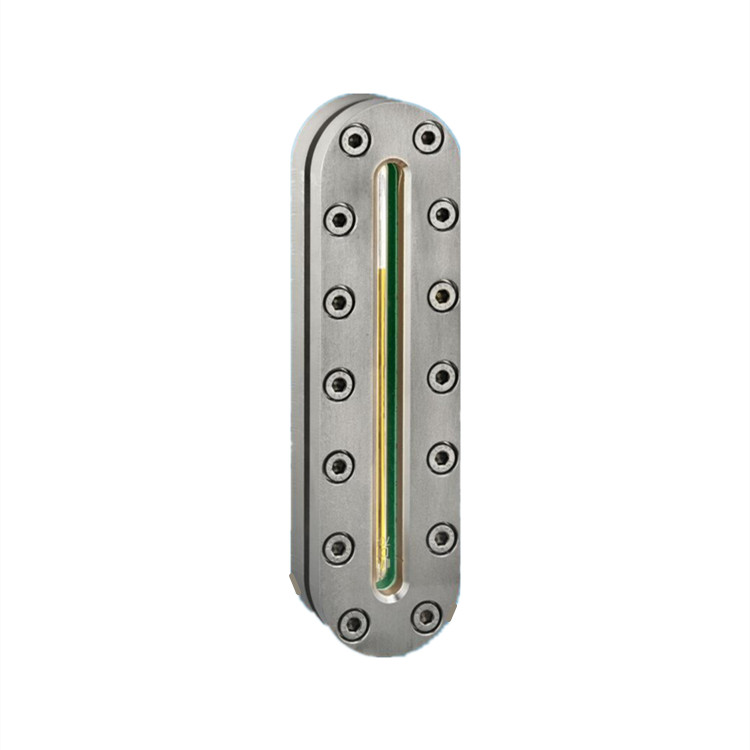

Lumiglas 縱向視鏡接頭，橢圓形，可焊入或焊上，插入視鏡板。在相應的密封件之間插入一個牢固擰緊的視鏡板。在安裝玻璃面板之前，請檢查底框的密封面是否正確就位并保持平整。扭曲或不平整會導致玻璃板泄漏或破裂。將底座框架焊接到管道或儲罐壁上后，按圖示順序放置密封件、視鏡板和蓋板框架，并用螺釘固定在底座框架上。螺釘須從接頭中間開始，然后交叉擰緊至兩端。Lumiglas 縱向視鏡管接頭還可提供封閉式底座，用于外部連接管接頭。底座上有相應的孔或螺紋。

用于焊入或焊上

在相應的密封件之間裝有牢固擰緊的視鏡板

公稱壓力：PN 2.5 / PN 6 / PN 10 和 PN 25

1 底座 不銹鋼 1.4404 或其他材料（鋼 S235JR+N (RST 37-2)

2 密封墊 KLINGERSil C-4400；氯丁橡膠；聚四氟乙烯或其他材料

3 視鏡板 -鈉鈣玻璃：熱強化，符合 DIN 8903 標準，允許工作溫度：100℃ 硼硅玻璃：熱強化，符合 DIN 7081 標準，允許工作溫度：243℃

4 蓋框 不銹鋼 1.4404 或其他材質（鋼 S235JR+N (RST 37-2)

5 固定螺絲 8.8 號鋼或 A4 號不銹鋼

產地：德國

形狀：橢圓形

尺寸：1

公稱壓力：PN 2.5

安裝尺寸：A 266；B 116

透視圖（長×寬）：200 × 50

螺釘 M10（個×C）：8 × 94

玻璃尺寸：70 / 10 × 220

法蘭厚度（h1×h2）：25 × 15

重量：6.3 kg

超壓：2.5/6/10/25 bar

鈉鈣玻璃工作溫度：100 ℃

符合標準：DIN 8903 （僅根據要求提供）

硼硅玻璃工作溫度：243 ℃

符合標準：DIN 7081

溫度規格：指無保護的視鏡玻璃板（不使用云母作為保護）

用于觀察管道、容器、儲罐、反應器、筒倉等的內部情況，可用作液位指示器進行液位監控。
