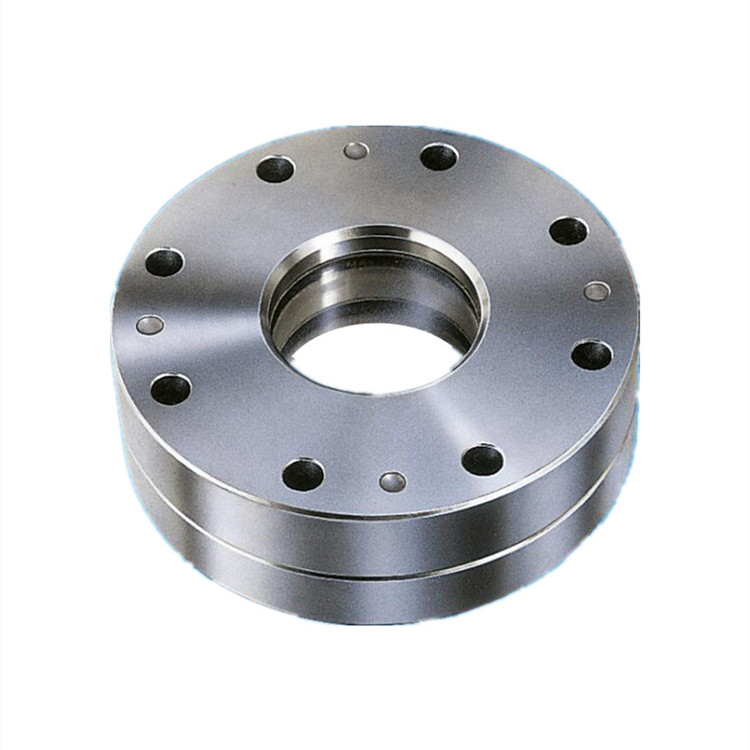

帶支撐環的圓形法蘭插座，用于擰在焊接頸法蘭、塊狀法蘭或其他法蘭上，每個插座都配有兩塊視鏡板和四個密封環。玻璃板和密封圈與支撐環和法蘭連接在一起，形成接頭，并用內六角螺釘進行機械預緊。支撐環的形狀可確保兩個視鏡圓盤在需要時各自承受Max工作壓力和Max允許溫度。可與 Lumiglas 燈具組合，用于潛在爆炸性和非危險區域。配合法蘭上可提供適當?shù)母郊勇菁y孔，用于安裝此類燈具。使用緊固螺釘將預緊接頭安裝在安裝位置的焊頸法蘭、塊狀法蘭或類似裝置上。

兩塊視鏡板和四個密封環

內六角螺釘機械預緊

可與 Lumiglas 燈具組合

用于潛在爆炸性和非危險區域

1 法蘭基座 鋼 S235JR+N (RSt 37-2) 不銹鋼 1.4571 或其他材料

2.1+2.2 墊片 KLINGERsil C-4400、硅樹脂、PTFE 或其他材料

3 視鏡玻璃板 DIN 8902 標準鈉鈣玻璃，DIN 7080 標準硼硅玻璃

4 支撐環 鋼 S235JR+N (RSt37-2)、不銹鋼 1.4571 或其它材料

5 對邊法蘭 鋼 S235JR+N (RSt37-2)、不銹鋼 1.4571 或其他材質

6 DIN 912 預緊螺釘

可與 Lumiglas 燈具組合，用于潛在爆炸性和非危險區域。配合法蘭上可提供適當?shù)母郊勇菁y孔，用于安裝此類燈具。

產地：德國

連接尺寸：PN 10/16

超壓：10 巴（可根據要求提供更高的壓力等級）

硼硅酸鹽玻璃溫度：280 ℃

符合標準：DIN 7080

鈉鈣玻璃溫度：150 ℃

符合標準：DIN 8902

公稱直徑：DN 50 至 200

視孔 d1：65 至 175

視鏡板 d3：80 至 200

s：10 至 25

法蘭 D：165 至 340

K：125 至 295

H3：77 至 112

緊固螺釘（不包括在供貨范圍內）數量：4 至 8

螺紋：M 16 至 M 20

d9：18 至 22

密封件 d10：97 至 227

d1：65 至 175

d4：82 至 202

用于監測鍋爐、筒倉、攪拌器、分離器、管道和其他一般封閉容器的內部。可通過外部設置的壓力表自動監測泄漏情況。
