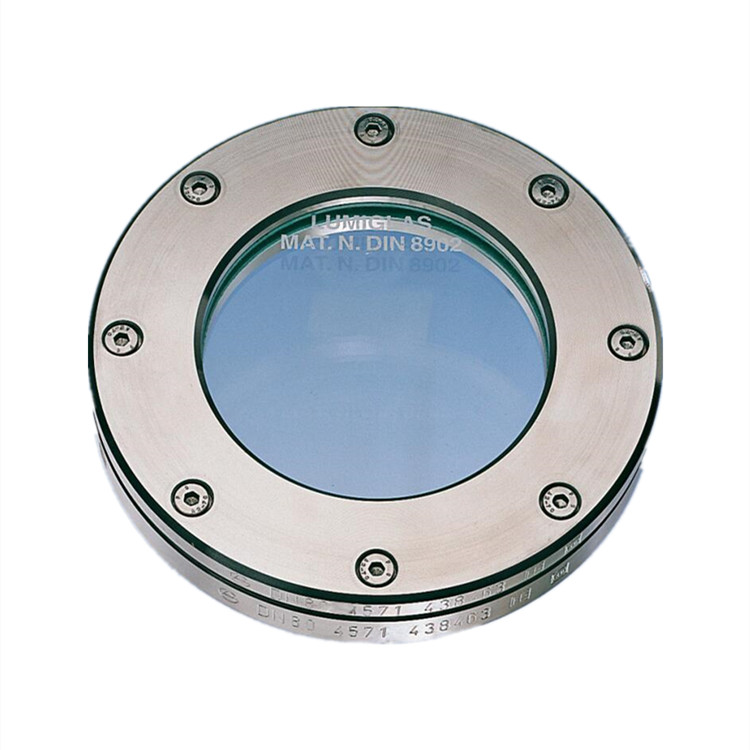

視鏡配件是用于焊接的圓形法蘭配件。塊體和相配的法蘭用螺釘牢固地擰在一起，中間夾著視鏡板，每個視鏡板都與上下法蘭密封。這種用于無壓儲罐的輕質法蘭（標準形式 DIN 28120 之外）可與 Lumistar 燈具組合用于潛在爆炸性和非危險區域。配合法蘭上可提供用于安裝此類燈具的適當附加螺紋孔，還可安裝 Lumiglas 擋風玻璃刮水器 SW I 和 Lumiglas 噴霧裝置。將底座法蘭焊接到罐壁上或罐壁上后，安裝密封件、視鏡板 和對開法蘭，并用螺釘固定在底座法蘭上。螺絲須橫向均勻擰緊。

外徑較小，因此罐體開口較小

焊縫上方高度較低

重量更輕

更容易清洗

成本更低

1 底座法蘭 不銹鋼 1.4571 (316 Ti) 或其他（焊接法蘭）

2 密封墊 KLINGERsil C-4400、硅樹脂、聚四氟乙烯或其他材料

3 視鏡板 鈉鈣玻璃：熱鋼化 DIN 8902 標準；硼硅玻璃：熱強化 DIN 7080

4 對法蘭 不銹鋼 1.4571 (316 Ti) 或其他

5 不銹鋼 A 2 或其他緊固螺釘

產地：德國

形狀：圓形

整體材質：不銹鋼

透視范圍：80 至 225 mm

工作壓力：無壓

鈉鈣玻璃工作溫度：可達 150 ℃

符合標準：DIN 8902

硼硅玻璃工作溫度：可達 280 ℃

符合標準：DIN 7080

公稱尺寸：DN 50 至 DN 300

視圖：d1 80 至 300

視鏡板：d2 100 至 325

s：10 至 15

法蘭：D 140 至 370

K：120 至 345

H1：10 至 15

H2：15 至 20

緊固螺釘：4 號至 12 號

尺寸：M 6 至 M 8

密封件（產品接觸面和大氣側）

d1：80 至 300

d7：102 至 327

用于觀察鍋爐、料倉、攪拌器、分離器、管道等的內部
