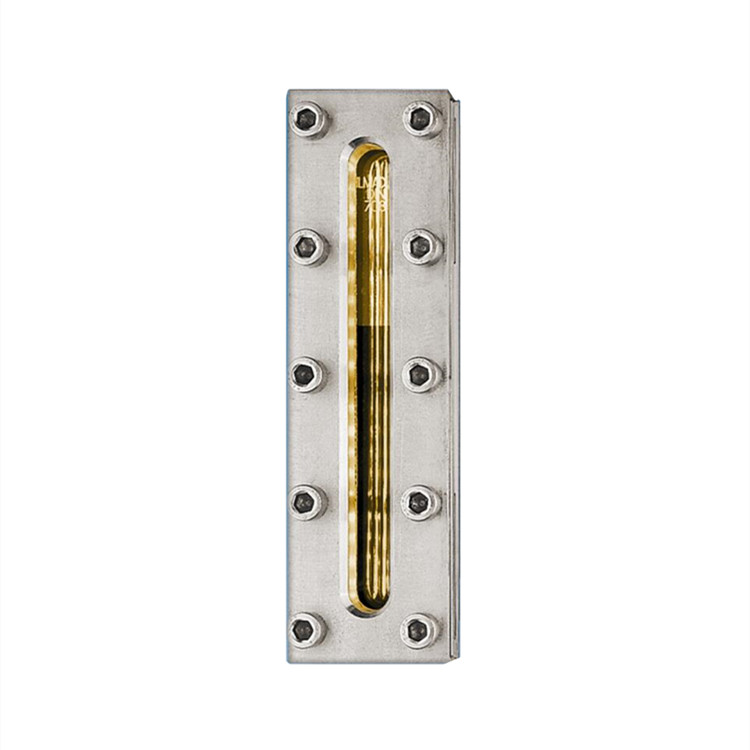

Lumiglas 縱向視鏡接頭，角度可焊入或焊上，配有插入式視鏡板，在相應的密封件之間插入牢固擰緊的視鏡板。在使用接頭之前，須對切割加固件和相關儲罐夾套進行測試。在安裝玻璃面板之前，請檢查底框的密封面是否正確就位且平整。翹曲或不平整會導致玻璃板泄漏或破裂。將底座框架焊接到管道或儲罐壁上后，順序放置密封件、視鏡板和蓋板框架，并用螺釘固定在底座框架上。螺釘須均勻且交替相對擰緊，從接頭中間開始，然后橫向擰至兩端。

用于焊入或焊上

配有視鏡板，插入相應的墊圈之間并擰緊

1 底座 鋼 S235JR+N (RSt37-2)；不銹鋼 1.4571 或其它材料

2 密封件 KLINGERSil C-4400；氯丁橡膠；聚四氟乙烯或其他材料

3 視鏡玻璃板 硅酸鈉玻璃：熱鋼化，DIN 8903；硼硅玻璃：熱鋼化，DIN 7081

4 蓋框鋼 S235JR+N (RSt37-2)；不銹鋼 1.4571 或其他材料

5 A4 不銹鋼固定螺釘，符合 DIN 912 標準

產地：德國

工作條件：超壓 16 巴

工作溫度：使用溫度取決于所使用的密封材料和玻璃板。

鈉鈣玻璃：100 °C

符合標準：DIN 8903（僅根據要求提供）

硼硅玻璃：243 °C

符合標準：DIN 7081

溫度規格：無保護的視鏡玻璃板（不使用云母作為保護）

尺寸（長×寬）：250 至 1000 mm × 70 mm

視角：18 mm

用于監測管道、儲罐、鍋爐、反應器、筒倉等內部，用作液位監測的液位指示器
