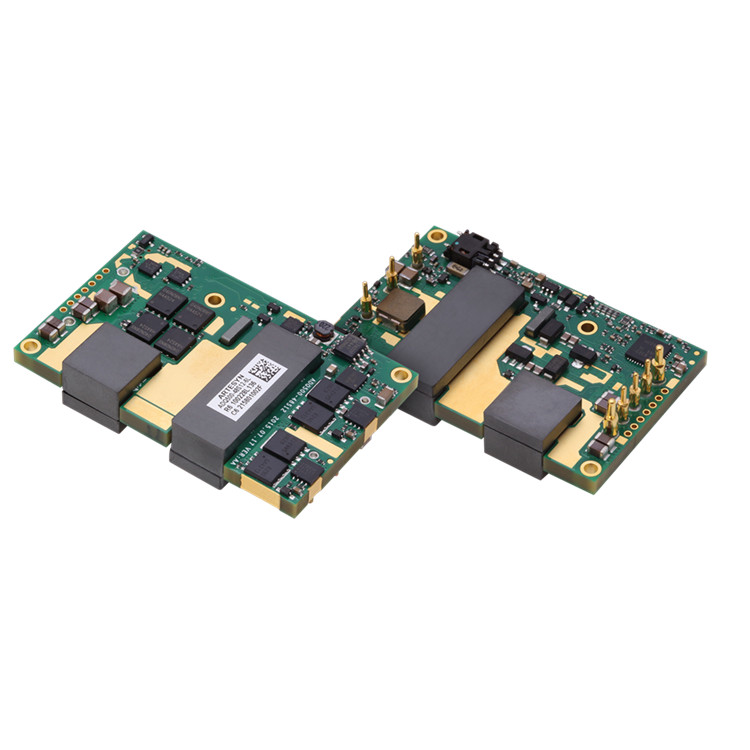

ADQ500 系列中的 500 W 1/4 磚隔離式 DC-DC 轉換器可在 36 至 75 VDC 的輸入范圍內提供穩壓的 12 VDC 和高達 42 A 的輸出，典型滿載效率為 95.5%。開關頻率為 175 kHz，專為計算、服務器和通信設備中的 48 V 電源而設計。工作環境溫度范圍為 -40 至 85?C。標準保護功能包括輸入欠壓、過壓鎖定、輸出過壓、輸出過流和過溫條件。轉換器提供預偏壓啟動功能，并允許并聯，采用自動降壓方法分擔電流。有數字和模擬接口選項，以及安裝高度分別為 0.43 英寸（11 毫米）和 0.52 英寸（13.3 毫米）的開架式和底板式可供選擇。

• 模擬或數字微調
• 高的熱性能
• 輸入欠壓鎖定
• 無負載要求
• 輸出過流保護
• 輸出過壓保護
• 過溫保護
• 遠程控制功能（負邏輯或正邏輯可選）
• 遠程輸出感應
• 邏輯控制 - 模擬正或負啟用
• 邏輯控制 - 數字PMBus 兼容接口
• 基本絕緣
• 機械占地面積 - 數字 PMBus 接口 DOSA 兼容
• 開放式框架或底板結構

產地：美國

輸入電壓：36 - 75 Vdc

輸入浪涌：100 V / 100 mSec

I/O 絕緣：基本絕緣

I/O 隔離：1500 Vdc

效率（48 Vin，25 °C 環境溫度）：94.5% @ 100% 負載（95.5% @ 50% 負載）

輸出電壓：12 V 額定設定點

輸出電流：max.42 A

噪聲/紋波：200 mVpp

過溫保護：120 °C 熱點

輸出電壓控制：-20% 至 +10% 輸出電壓微調

啟用：TTL 兼容（負邏輯）

開關頻率：175 KHz

預偏壓啟動：0% 至 95% Vout

工作環境溫度范圍：-40 °C 至 +85 °C

存儲溫度：-55 °C 至 +105 °C

基板工作溫度：-40 °C 至 +100 °C（無功率降額）

MTBF：100 萬小時（目標值）
