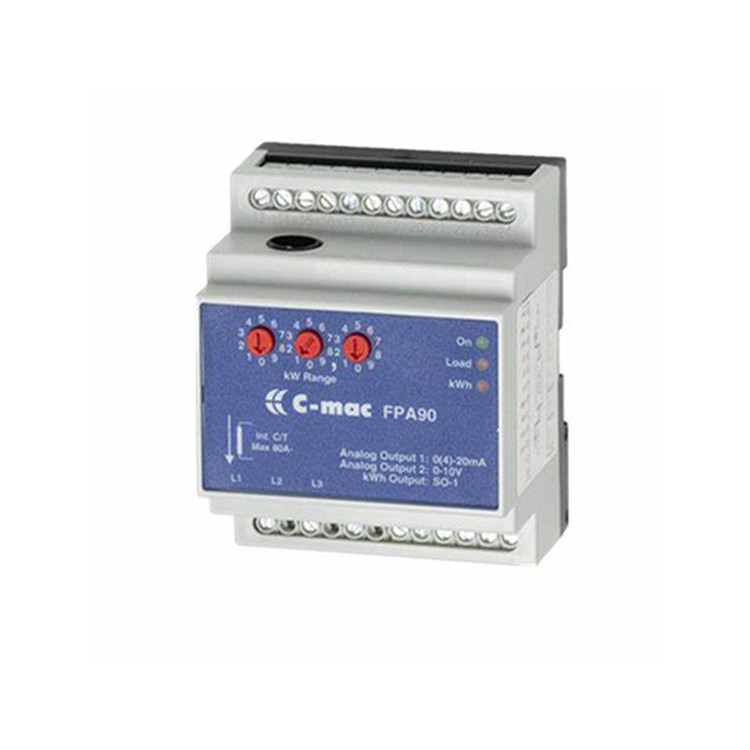

C-mac FPA90 測量對稱三相負載上的吸收功率，用于瞬時電機。功率根據 P=Sqr.3 UxIxcos phi 測量。該模塊有一個內置的電流 trafo，它允許直接測量高達 460VAC - 80A 的負載。模塊連接到與負載相同的三相電源電壓，其中一個電流通過模塊中的孔用于測量負載電流。如果負載電流超過80A，則須使用外部電流trafo，來自這個trafo的次級信號通過模塊中的孔。

所需的測量范圍（以 kW 為單位）通過模塊前面的 3 個旋轉開關進行調整。如果應用外部電流 trafos，重要的是將功率因數除以當前 trafo 的分頻因數。為了確保正確的功能，重要的是應用手冊中所示的模塊，因此被測電流連接到端子 1，并且電流方向須正確。

該模塊具有模擬電流和電壓輸入以及脈沖輸入。當測得的功率與旋轉開關上的預設值一致時，輸出達到ZUI大值。所有輸出都與電源電壓電隔離。該模塊有 3 個數字輸入，用于選擇模擬輸出信號、脈沖率輸出和輸入濾波器。當負載波動很大時，可以應用過濾器。從而穩定輸出信號。

• 監測三相電機的功耗等
• 計量電壓 3 x 380 V 至 3 x 460 VAC
• 內置電流互感器，用于直接監測高達 80 A
• 可選計量范圍從1 kW 到 70 kW
• kWh 的模擬輸出和脈沖輸出
• 可選擇的分頻器和平均功能

產地：丹麥

電源電壓：3 x 380-3x460 VAC+/-10%

頻率：45-65 Hz

功耗：4 VA

操作溫度：-20°C至+60°C

濕度：0-90%，無冷凝

計量范圍：可選0.1至70.0 kW

計量電流：0-80 A連續500 A短期（10秒）

電纜直徑：max.10 mm

準確度：2%

輸出，模擬

電流：0（4）-20 mA，負載max.300Ω

電壓：0（2）-10V，負載min.10kΩ

輸出，脈沖

晶體管輸出，負載max.36 V/25 mA

頻率：0-100/300脈沖/小時

脈沖寬度：200毫秒

指示

綠色LED，亮：電源電壓正常

紅色LED，負載：計量電流>計量范圍的3%

紅色LED，kWh：功耗跟隨脈沖輸出，但速度快10倍（max.1000/3000脈沖/小時）
