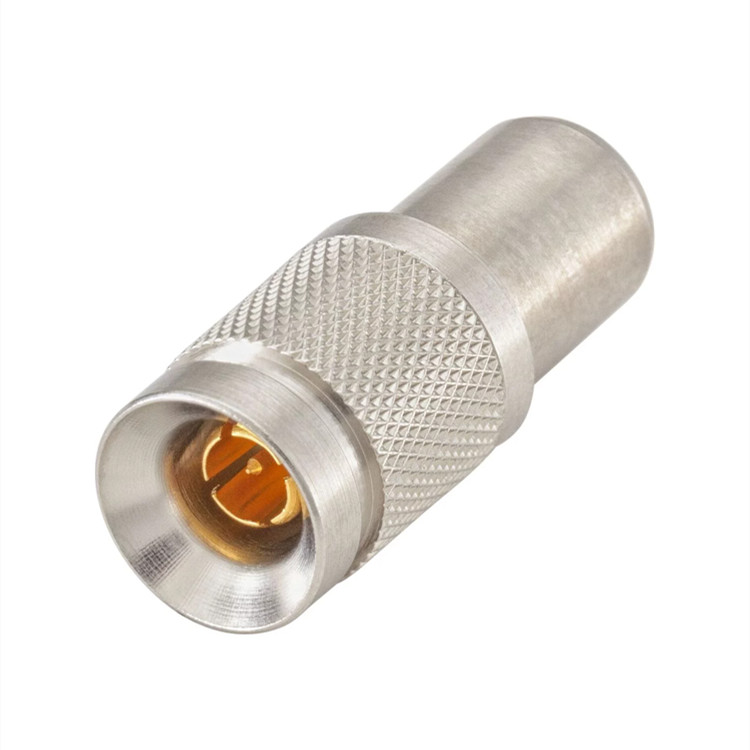

1.0-2.3 (DIN 47297) 連接器的 50 歐姆頻率可達 10 GHz，具有較高的機械和電氣穩定性。它們比 1.6-5.6 系列小 40 %。這些連接器提供各種耦合機制，公型連接器可與任何母型連接器連接。快速鎖緊/推拉鎖緊/連接型可實現快速安裝。該系列符合 CECC 22230 和 DIN 47297 標準。

阻抗 50 Ω

接口符合 CECC 22230 和 DIN 47297 標準

頻率范圍 DC 至 10 GHz

回波損耗（直電纜連接器）

≥ 32 dB @ DC 至 1 GHz

≥ 23 dB @ 1 GHz 至 4 GHz

≥ 16 dB @ 4 GHz 至 10 GHz

配接周期 ≥ 500

與 1.6-5.6 接頭相比，尺寸縮小 40 %

A 型：螺紋連接；使用耦合螺母，用手擰緊插頭和插孔。

C 型：帶中套的滑動式聯軸器；浮動式公接頭的錐形插入導軌便于與固定式母接頭連接。連接方式為滑動配合。

E 型：帶固定夾的滑套接頭；用于多個或混合連接器外殼。與 C 型不同的是，有一個額外的固定夾。連接方式為滑動配合。

F 型： 快鎖/推拉耦合機構；快鎖連接機構可在狹小的空間內實現快速、簡便、可靠的連接。無需裝配工具。

可根據要求提供連接器

產地：德國

阻抗：50 Ω

頻率范圍：直流至 10 GHz（Max）；直流至 2.5 GHz（可選）

回波損耗（電纜接頭直通）

≥ 32 dB @ DC 至 1 GHz

≥ 23 dB @ 1 GHz 至 4 GHz

≥ 16 dB @ 4 GHz 至 10 GHz

插入損耗：≤ 0.1 x √ f [GHz] dB

絕緣電阻：≥ 1 GΩ

中間接觸電阻：≤ 4 mΩ

外接觸電阻：≤ 2.5 mΩ

測試電壓：750 V rms

工作電壓：250 V rms

射頻泄漏 - 接口：≥ 90 dB @ DC 至 1 GHz

對接周期：≥ 500

軸向中觸點俘獲力：≥ 10 N

嚙合力：≤ 10 N

脫離力：≤ 10 N

溫度范圍：-40 至 +85 ℃

干熱：IEC 60068-2-2

氣候類別：IEC 60068-2-1 40/85/21

振動：IEC 60068-2-6 (10 Hz 至 2000 Hz, 100 m/s²)

Max焊接溫度（PCB 連接器）：IEC 61760-1，+260 ℃ 10 秒

為需要限制空間的應用（如交換設備、計算機和路由器）提供解決方案
