ROSENBERGER MTD 連接系統是用于優化護套雙絞線的行業標準，以太網傳輸系統。其優良的傳輸和電氣性能、更輕的重量、更小的尺寸和更低的成本優勢，為在車輛中實現 100 Mbps 和 1 Gbps 單連接以太網設定了新標準。與其他解決方案相比，ROSENBERGER連接系統的一個關鍵優勢是從電纜到連接器接口的阻抗控制過渡區。該系統體積小，并具有多種編碼功能，可將多個線對放置在近處，確保將安裝空間保持在Min限度。此外，蜂巢結構還具有串擾低、對稱性好和可模塊化擴展等優點。MTD 符合 100BASE-T1、1000BASE-T1（用于單連接）、OPEN Alliance TC2 和 BroadR-Reach Spec 3.2 的適應性、對稱性和串音方面的信道要求。

用于優化護套電纜的連接器系統

優化成本的產品

優化重量和安裝空間

專為芯片到芯片應用而設計

機械堅固

適用于標準圓形觸點

串擾小，對稱性好，可模塊化擴展

適用于手動、半自動或全自動裝配流程

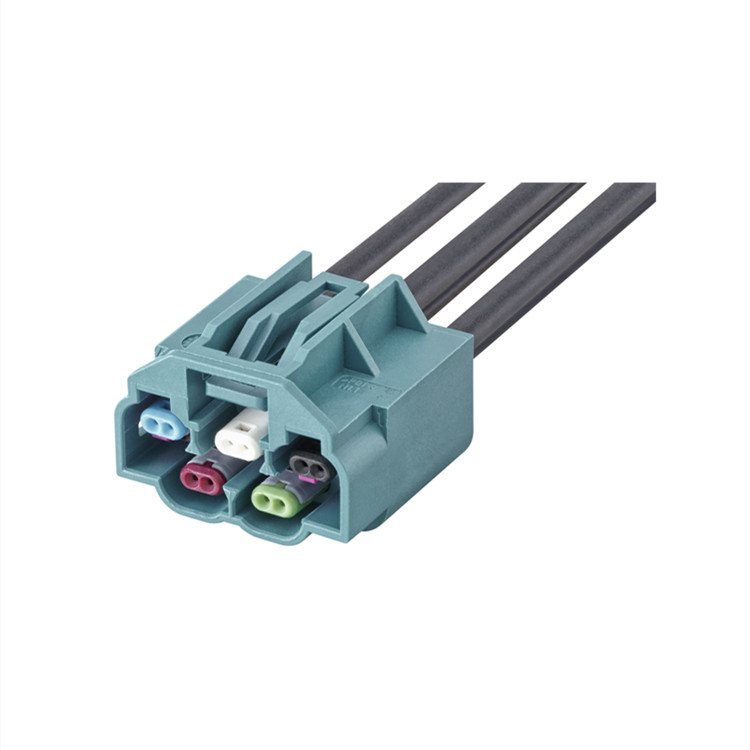

電纜連接器

PCB 連接器

模塊化外殼（單層、雙層、五層）

電纜組件

產地：德國

連接器阻抗（包括到電纜的過渡區域）：100 ± 10 Ω

上升時間：700 ps

頻率范圍：直流至 1.0 GHz

容量：≤ 1.5 A DC

接觸電阻：≤ 10 mΩ

鎖定力：> 110 N

固定載體的輔助鎖緊力：> 80 N

單雙編碼效率：> 80 N

編碼效率五：> 110 N

配接周期：≥ 25

溫度范圍：-40 至 +105 ℃

高數據傳輸速率：100 Mbps 和 1 Gbps（單通道）

回波損耗：符合 TC 2 和 TC 9 標準

熱沖擊：符合 DIN EN 60068-2-14 標準

溫度和濕度：符合 US Car 2 - 4.5.6.2 標準

振動（隨機）：符合 DIN EN 60068-2-64 標準

機械沖擊：符合 DIN EN 60068-2-27 標準

高溫暴露：符合 DIN EN 60068-2-2 標準

用于 100BASE-T1 和 1000BASE-T1 以太網傳輸系統、用于優化護套電纜（例如，護套雙絞線可減小導線尺寸）
