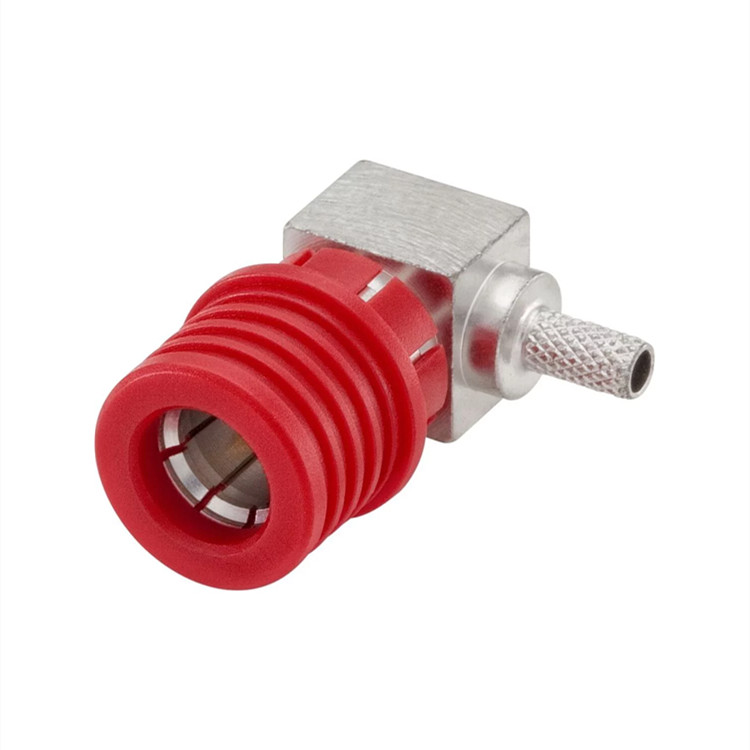

ROSENBERGER QMA 連接器基于 SMA 連接器標準，專為高達 18 GHz 的應用而設計。快速鎖定機制可在狹小的空間（主要是移動基站）內實現輕松可靠的連接，速度比 SMA 連接器快 10 倍。由于采用較小間距和無輥連接，無需使用扭矩扳手緊固連接螺母，因此封裝密度也優于 SMA。ROSENBERGER提供標準 QMA 和塑料快鎖裝置，有四種不同的顏色編碼。QMA 不能與 SMA 互換使用。

快速連接 - 比標準 SMA 快 10 倍

狹小的空間和小間距

無螺栓連接

快速鎖定裝置 - 可靠、簡便

ROSENBERGER提供四種不同顏色編碼的標準 QMA 和塑料快鎖機構

可根據要求提供非磁性產品

電纜連接器

面板連接器

PCB 連接器

電纜組件

適配器和端接

測量設備和附件

工具

帶塑料的型號

根據要求提供快速鎖定裝置

根據要求提供非磁性型號

產地：德國

阻抗：50 Ω

頻率范圍：直流至 18 GHz

回波損耗（電纜接頭直通）

≥ 32 dB @ DC 至 3 GHz

≥ 25 dB @ 3 至 6 GHz

插入損耗：≤ 0.05 x √ f [GHz] dB

絕緣電阻：≥ 5 GW

中間接觸電阻：≤ 3 mΩ

外接觸電阻：≤ 2.5 mΩ

測試電壓：1000 V rms

工作電壓：480 V rms

功率處理：70 W @ 2.2 GHz

射頻泄漏 - 接口

≥ 95 dB @ DC 至 2 GHz

≥ 80 dB @ 2 至 4 GHz

≥ 70 dB @ 4 至 6 GHz

互調 3 階：≤ -120 dBc (2 x 43 dBm)

對接周期：≥ 100

接口保持力： ≥ 60 N

嚙合力：27 N（典型值）

脫離力：20 N（典型值）

間距：≥ 12.4 mm

溫度范圍：-40 至 +85 ℃

熱沖擊：IEC 61169-1，子條款 9.4.4 (-40 ℃ / +85 ℃)

濕熱：IEC 60169-1，子條款 16.3（96 小時；穩定狀態）

耐腐蝕性：IEC 60169-1，子條款 16.7（48 小時）

振動：隨機 IEC 60068-2-64

Max焊接溫度（PCB 連接器）：IEC 61760-1，+260 ℃ 10 秒

適用于狹小空間內的柔性和半柔性電纜及 PCB 應用、移動基站
