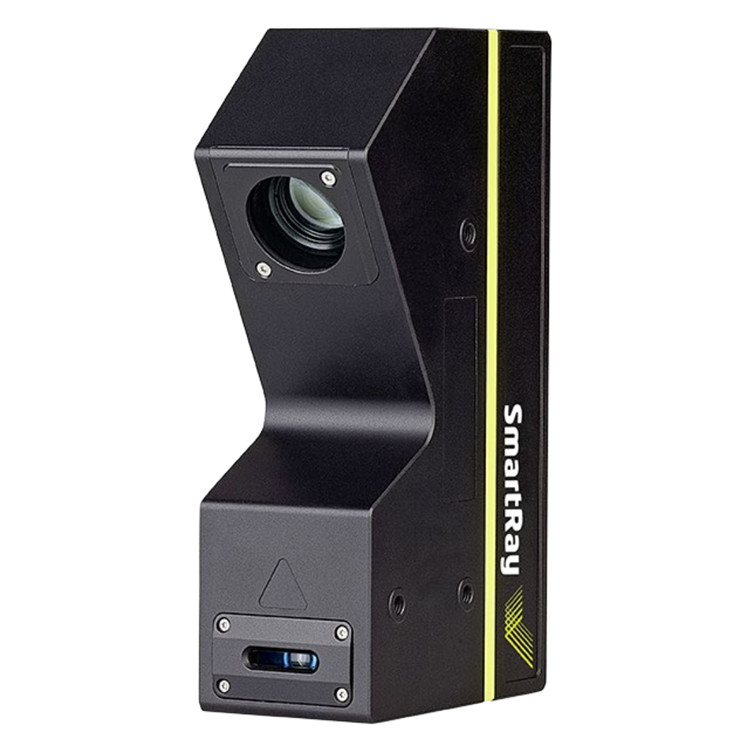

新型 ECCO X 機型以非凡的緊湊設計提供高速度和分辨率。為客戶提供三維激光掃描，以前由于速度或分辨率問題，三維激光三角測量并不是一個可行的解決方案。高清晰度與高速度的結合，可在具有挑戰性的條件下實現更好的性能。ECCO X 100 有兩種不同的激光波長可供選擇，可在藍色（450 nm）或紅色（660 nm）激光波長之間進行選擇，從而為個性化應用提供適配解決方案。

高速度，高達 40 kHz 的掃描速率

高分辨率，4096 個 3D 點

高靈活性，4 個連接器選項

設計緊湊，同類產品中體積更小

激光波長選擇，450 nm（亮藍）/ 660 nm（紅）

ECCO X 025型號：視野 25 mm

ECCO X 100型號：視野 100 mm

Dual-Head ECCO 95.010+型號：視野 11 mm

Dual-Head ECCO 95.040+型號：視野 36 mm

Dual-Head ECCO 95.200+型號：視野 205 mm

電源-I/O-編碼器電纜：6.320.0XX

5 米或 10 米長度以太網電纜：6.303.0XX

產地：德國

典型視場角（近距離 | 中距離 | 遠距離）：79 | 100 | 121 mm

典型測量范圍：100 mm

距離：191 mm

典型垂直分辨率 (Z)：4 至 9.5 µm

典型橫向分辨率 (Y)：17 至 30 μm

Z 線性度：0.0023

Z 向重復性：0.5 μm

重量：約 850 克

Max點數 / 3D 輪廓：4096

典型掃描速率 1：高達 40 kHz

典型 3D 點速率 1：高達 1.63 億點/秒

接口：千兆位以太網（1 Gbit/秒）

輸入：2 個輸入（5 至 24 VDC）

正交編碼器（AB 通道，RS-422 標準）

輸出：2 x 輸出，24 VDC（Max 20 mA）

觸發器：輸入 1 支持 START 觸發器

支持正交編碼器輸入上的數據觸發器

Max數據觸發速率：1 MHz

輸入 2 支持?jǐn)?shù)據觸發

Max數據觸發率：5 kHz

輸入電壓 | 功率：24 VDC, ± 15 % | 10 W

激光波長：450 nm | 660 nm（可選）

激光等級：2 | 3R（可選）

Max環境光：10,000 lx

EMC 測試：符合 EN 61 000-6-2、EN 61 000-6-4、EN 61326-1:2013-07 標準

激光輸入：24 V DC +/- 15 %

電氣防護標準：符合 EN 61 010-1 標準

振動測試：IEC TR 60721-4-3:2003 (3M4)；IEC 60068-2-6，5-200Hz

沖擊測試：IEC TR 60721-4-3:2003 (3M4)；IEC 60068-2-27

防護等級：符合 EN 61 010-3 標準

外殼等級：IP 67

空氣濕度：Max 90 %，無冷凝

操作溫度：0 至 40 ℃

存儲溫度：-20 至 70 ℃

汽車產品、電子產品、工業產品、消費品
