TSHA2101 采用 SIP（系統(tǒng)封裝）技術生產，將 AMR 傳感器和 ASIC 集成在一個集成電路中。它支持氣缸位置檢測的 2 線制和 3 線制應用。TSHA2101 是一種基于 AMR（各向異性磁阻）的磁傳感器，與磁鐵結合后，它成為一種低功耗、高靈敏度和高可靠性的非接觸式開關。它可以通過任意極性檢測與封裝電極平行的水平磁場。TSHA2101 既可用于上拉負載，也可用于下拉負載。

全極性

電源電壓范圍 3.3 至 30 V

工作頻率 ≥ 4 kHz

-30 V 反向電源保護

輸出過流保護

-40 至 105 °C 工作溫度

開漏輸出，具有上拉或下拉負載自適應功能（等效負載 ≤ 50 kΩ @ 3 線制）

濕度靈敏度級別：1 級，符合 J-STD-020 標準

符合 RoHS 規(guī)范

無鹵素

訂購代碼：TSHA2101CQ-L3 M3G

包裝：TDFN2x3-6L

包裝：3,000 件 / 7" 卷筒

產地：中國臺灣

狀態(tài)：激活

類型：全極性

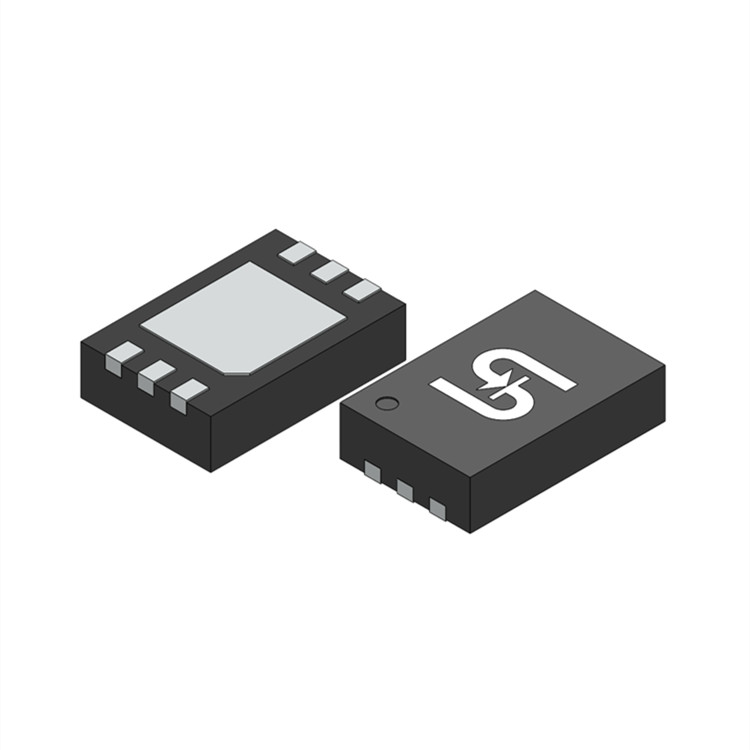

封裝：TDFN2x3-6L

MSL：1

AEC-Q：無

電源電壓V_cc Min值：3.3 V

電源電壓V_cc Max值：30 V

輸出電流：± 500 mA

典型電源電流：60 mA

BOP Min值：± 23 G

Max BOP：± 40 G

Min BRP：± 19 G

BRP Max.：± 36 G

符合 RoHS 標準：是

無鹵素標準：IEC 61249-2-21

可焊性標準：J-STD-002

端子表面處理：啞錫

產品重量：0.13 g

可燃性等級：UL 94 V-0

2 線制和 3 線制氣缸位置檢測、上拉和下拉負載應用、包裝機、自動化電子設備、半導體設備、紡織機械、氣動鉆孔機
