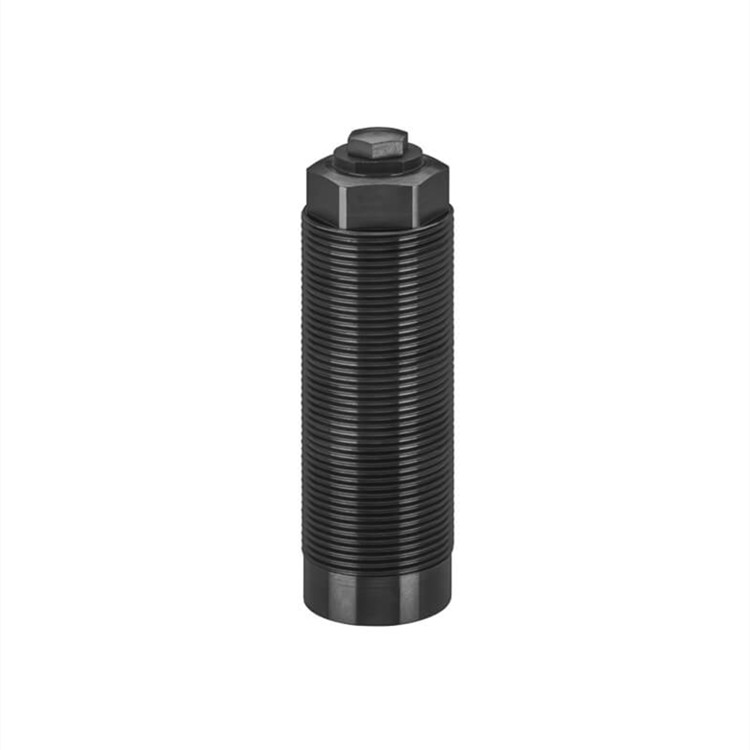

支撐元件用于支撐工件，以防止加工過程中的變形和振動。螺紋式設計可直接安裝在夾具本體內，節(jié)省空間。液壓供應通過鉆孔通道進行。旋入式支撐元件的外殼包含一個由耐腐蝕材料制成的薄壁夾緊套，在施加壓力時將活動支撐螺栓夾緊在一個環(huán)內。支撐螺栓通過彈簧力或彈簧力與油壓的組合作用于工件。

結構支撐件

外殼拋光

經過電弧處理的活塞桿

非常緊湊的設計

液壓延伸

金屬刮板邊緣防止切屑滲入

密封，防止液體滲入

產地：德國

桿直徑：16 mm

行程：8 mm

允許流量：25 cm³/s

Min壓力：160 bar

Max壓力：500 bar

行程擴展量：0.5 cm³

允許溫度：0 至 70 ℃

Max密封空氣：0.5 bar

長度彈性變化：4 mm/kN

安裝扭矩：60 Nm

重量：0.3 kg

500 bar 時的允許負載力：9.5 kN

行程：8 mm

a：82.5 mm

b：59 mm

c：M30×1.6

c1：28.1 mm

d：16 mm

e：15 mm

f：9.5 mm

g：10 mm

h：6.5 mm

k：5.5 mm

SW1：13 mm

SW2：13 mm

SW3：24 mm

彈簧力：11 至 18 N

工具制造、設備制造、機械制造、鑄造技術和汽車工業(yè)
