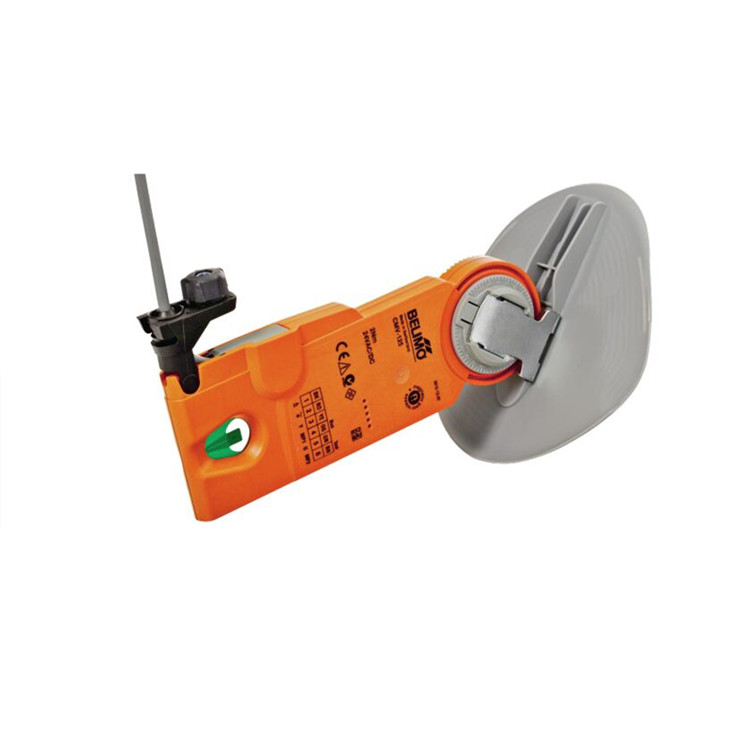

VAV 控制器，配有風門葉片和風速傳感器，用于受控家用通風系統中與壓力無關的 VAV 應用。可安裝在通風管道中。執行機構由標準控制信號 DC 0 至 10 V（觀察工作范圍）控制，并移動到控制信號設定的位置。測量電壓 U 用于電氣顯示 0.5 至 100%的執行機構位置，并用作其他執行機構的執行信號。總線操作：執行機構通過 MP 總線從上一層控制器接收數字控制信號，并移動到規定位置。U 型連接作為通信接口，不提供任何模擬測量電壓。

連續控制，通信（0/2 至 10 V）

傳感器轉換器

變容流量應用 (VAV)

恒定容積流量應用 (CAV)

可配置設備

操作和維修工具

簡單直接安裝

手動調節

旋轉角度可調

功能可靠性高

帶有 ZIP-USB 功能的服務工具，適用于 Belimo 的可配置和可通信執行器、VAV 控制器和 HVAC 控制單元：ZTH EU

用于有線和無線設置、現場操作和故障排除的服務工具。

用于 ZTH MFT-C 服務工具的適配器

連接電纜 5 米，A：RJ11 6/4 ZTH EU，B：自由線端，用于連接 MP/PP 連接端子 ZK2-GEN

用于 MP 執行器的 MP 總線電源 ZN230-24MP

網關 MP 至 BACnet MS/TP UK24BAC

網關 MP 至 Modbus RTU UK24MOD

齒輪嚙合磁鐵，多包 20 件 Z-MA

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC / DC 19.2 至 28.8 V

運行功耗：1.5 W

空閑位置功耗：1 W

功率消耗尺寸：2.5 VA

電源/控制連接：電纜 1 米，4x 0.34 mm²

通信控制：MP 總線

節點數：MP 總線，8 個節點

扭矩電機：2 Nm

通風管直徑：DN 100

工作范圍 Y：2 至 10 V

輸入電阻：100 kΩ

操作模式可選：連續

位置反饋 U：2 至 10 V

位置反饋 U 注：Max 0.5 mA

V'max 可調：20 至 100% V'nom

V'mid 可調：>V'min 至 <V'max

V'min 可調：0 % 至 100 V'nom (<V'max)

手動調節：帶磁鐵

電機運行時間：70 秒

電機噪音水平：35 dB(A)

位置指示器：機械式，夾式（內置磁鐵，用于齒輪分離）

氣密性：3 級 (DIN EN 1751)

靜壓差：空氣風門Max 1000 Pa（4 "w.g)

海拔補償：系統海拔高度調節（范圍：海拔 0 至 3000 米）

阻燃等級：風門葉片 UL 94 HB；驅動裝置 UL 94 V-0

火災類別：阻尼器 RF3 (CH)；驅動器 RF2 (CH)

火災荷載：5.4 兆焦耳

防護等級 IEC/EN：III，超低電壓 (SELV)

保護類型 IEC/EN：IP00

防護等級 NEMA/UL：NEMA 1

外殼 UL 外殼：類型 1

電磁兼容性：CE，符合 2004/108/EU 標準

認證 IEC/EN：IEC/EN 60730-1 和 IEC/EN 60730-2-14

工作模式：類型 1

額定沖擊電壓供應/控制：0.8 kV

污染等級：2

環境濕度：Max 95 % RH，無冷凝

環境溫度：0 至 50 ℃ [32 至 122 ℉]

儲存溫度：-40 至 80 ℃ [-40 至 176 ℉]

維護：免維護

重量：0.25 kg

供暖、通風、空調系統
