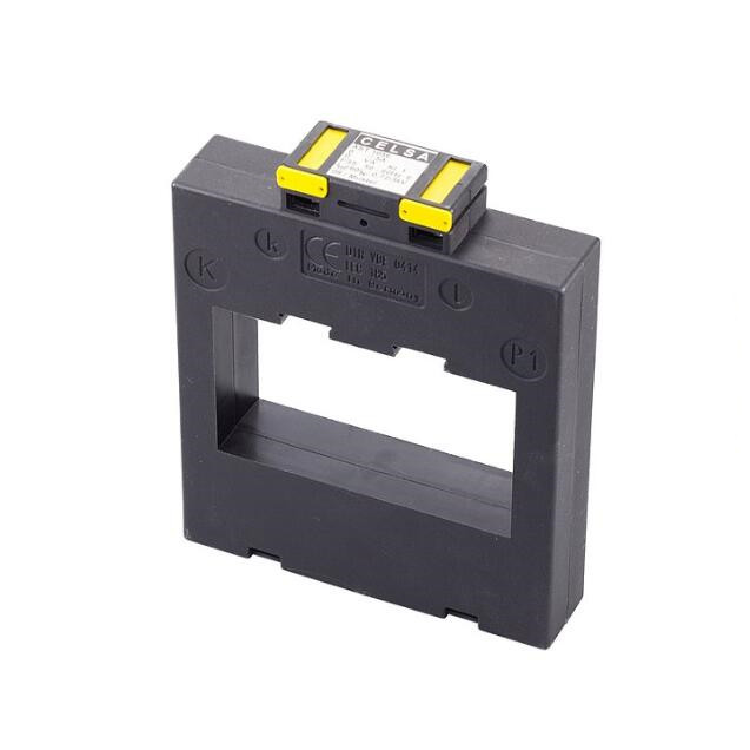

這種電流互感器的特點是緊湊的設計。深度僅為30mm。我們提供不同尺寸的初級額定電流從50A到5000A，次級額定電流為 1 A 或 5 A，等級精度為0.2s；0.2; 0.5s；0.5 。這些經過校準的電流互感器主要用于建立新系統時。提供的電流互感器包括用于安裝在母線或電纜上的緊固材料。作為附加配件，我們提供用于頂帽導軌（支撐導軌 EN 50022-35）的卡扣。

• 該電流互感器主要在構建新系統時使用，因為此處須中斷電路
• 只需插入初級導體（不必以復雜的方式接線）
• 緊湊的設計，非常適合控制柜
• 其他應用領域是機械和設備工程

• 主導軌： 3 x 100 x 12 mm
• 尺寸 (WxHxD) ：129 x 156 x 30 mm

使用條件：

• 二次電流：5 A 或 1 A。
• 標稱頻率：50-60赫茲
• max允許工作電壓：720伏
• 測試電壓：3 kV / 1 分鐘
• 額定熱電流：Icth = 1.2 x Ipr
• 額定短時熱電流： Ith = 60 x Ipr
• 額定浪涌電流：Idyn = 2.5 x Ith
• 過流位（FS）：n <5
• 絕緣級別：E 根據 IEC-85
• 規范標準：IEC 61869 第 1 + 2 部分 / DIN EN 42600
• 套管：外殼由符合 UL 94 的自熄性聚碳酸酯 V0 制成

環境條件：

• 安裝位置：室內使用
• 環境溫度（運行）：-40℃...+60℃
• 環境溫度（儲存/運輸）：-40℃...+60℃
• 高度：高達 1000 m
