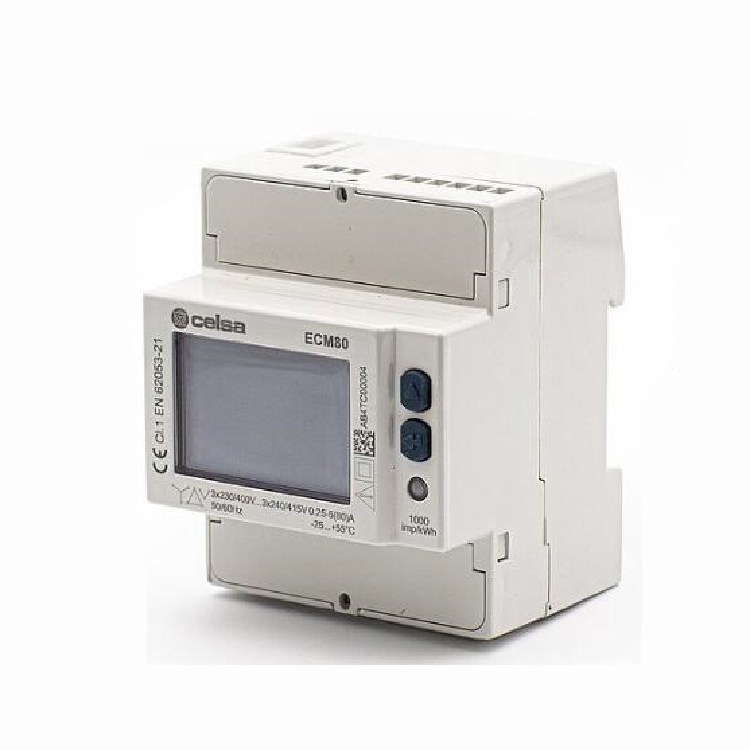

ECM80是一款高可靠性的電能表，可以快速安裝，操作簡單。

• 直接連接高達 80 A。
• 適用于所有能量和功率的完全雙向四象限測量
• 適用于具有對稱或非對稱負載的 3 線 / 4 線網絡
• 用于能量脈沖傳輸的 S0 輸出
• 可提供 MID 認證 (ECM80 MID)

-輔助電壓：測量電路 Un ± 20%

-消耗 ： 7,5 VA, 0,5 W

-尺寸 (WxHxD) ： 72 x 90 x 64 mm

-環境條件：

• 操作： -25 - 55°C
• 儲存 ： -25 - 75 °C
• 濕度 ： 0 - 80 RH

-安裝方式：DIN導軌安裝

-電氣連接：3線（無零線）

-顯示 ：

• 類型 ： LCD
• 位數： 8
• IP防護等級： IP51

-連接

• IP防護等級： IP20
• 測量輸入導體橫截面： 1.5 - 35 mm²
• 測量輸出 導體橫截面 ： 0.14 - 2.5 mm²

-測量 LED ：

• 脈沖值 ： 1000 imp./kWh
• 脈沖持續時間： 10 ± 2 ms

測量

-有功電能精度：符合 EN 50470-3 的 1 類

-無功電能精度：符合 IEC / EN 62053-23 的 2 類

-啟動電流： 20 mA

-min電流：250 mA

-轉換電流 ： 500 mA

-額定電流 ：5 A

-額定電流 ： 0 -80 A (轉換器測量)

-電壓 L-L：0 - 415 V

-電壓L-N ： 0-240V

-頻率 ： 50 - 60 Hz

S0輸出

-S0輸出數量： 2

-max電流： 100 mA

-max電壓：250 V DC

-脈沖輸出：100 Imp./kWh

-脈沖持續時間 ON ： 50 ± 2 ms

-脈沖持續時間 OFF ： 30 ± 2 ms
