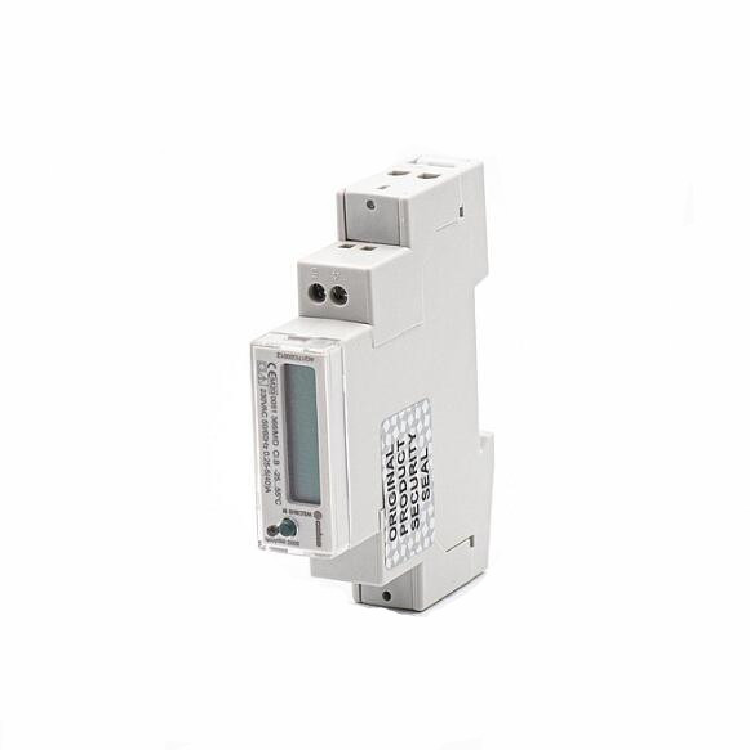

WECM40 MID是一款高可靠性的電能表，可以快速安裝，操作簡單。

• 經認證的 MID 版本
• 直接連接高達 40 A。
• 適用于所有能量和功率的完全雙向 4 象限測量
• 對于沒有內置通信的簡單電能表
• 高可靠性
• 1 DIN 模塊緊湊尺寸
• 快速安裝
• 用于能量脈沖傳輸的 S0 輸出
• LCD 顯示 7 位主要數字

-輔助電壓：測量電路 Un ± 20%

-消耗 ： 1.5 VA, 1 W.

-尺寸 (WxHxD) ： 18 x 90 x 64 mm

-環境條件：

• 操作： -25 - 55°C
• 儲存 ： -40 - 75 °C
• 濕度 ： 0 - 80 RH

-安裝方式：DIN導軌安裝

-電氣連接：2線（交流電）

-顯示 ：

• 類型 ： LCD
• 位數： 7
• IP防護等級： IP51

-連接

• IP防護等級： IP20
• 測量輸入導體橫截面： 1.5 - 6 mm²
• 測量輸出 導體橫截面 ： 0.14 - 2.5 mm²

-測量 LED ：

• 脈沖值 ： 5000 imp./kWh
• 脈沖持續時間： 4 ± 0.1 ms

測量

-有功電能精度：B 級，符合 EN 50470-3

-無功電能精度：2 級，符合 IEC / EN 62053-23

-啟動電流： 20 mA

-min電流： 250 mA

-轉換電流 ： 500 mA

-額定電流 ： 5 A

-額定電流 ： 0 - 40 A (直接測量)

-電壓 L-N ： 0 - 230 V

-頻率 ： 50 - 60 Hz

S0輸出

-S0輸出數量： 1

-max電流： 27 mA

-max電壓： 27 V DC

-脈沖輸出：1000 Imp./kWh

-脈沖持續時間 ON ： 100 ± 0.5 ms

-脈沖持續時間 OFF ： 65 ± 2 ms
