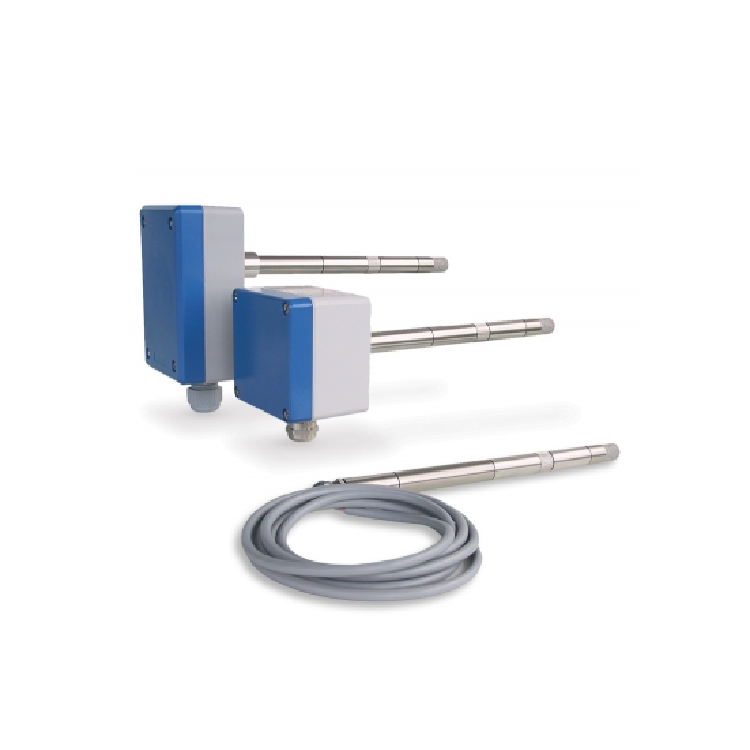

帶有集成hx處理器的 PM-V傳感器通過依賴于濕度的冷凝器測量濕度。電容式 Mela 濕度測量元件采用薄膜技術生產，由底板和吸濕聚合物層組成，底板上裝有電極。吸濕性聚合物層從被測介質（空氣）中吸收水分子或釋放水分子，從而改變冷凝器的容量。測量的濕度或溫度值在測量頭中計算，校準值存儲在那里，并作為校準的數字測量值傳送到以下電子變送器組件。

PMU-V 測量頭經過校準，因此可以輕松更換。更換的測量頭可以在工廠重新校準。帶有 hx 處理器的變送器根據物理定律，使用相對濕度和溫度值來計算露點溫度、焓、混合比、濕度或濕球溫度。這些值通過標準信號 0….10VDC、0 ….1VDC、0….20mA 或 (0) 4 ….20mA 由兩個模擬輸出發出。輸出可以進行不同的配置，并使用軟件進行定義?？蓱筇峁└鄿y量范圍。Mela 測量元件由過濾器和籃筐保護裝置保護。 PM-V 配備了帶有 PTFE 保護 (IP00) 的 ZE04 過濾器。傳感器專為無壓系統而設計，測量介質為非腐蝕性空氣。

• 帶可更換數字測量頭
• 即插即用單元 PMU-V
• 帶有集成的 hx 處理器
• 電流或電壓輸出
• 帶電容性 Mela濕度傳感元件

數字測量頭 PMU-V

濕度：

• 測量范圍：0..100%rh
• 測量精度：

23°C 時 10...90%rh：±1.5%rh 1)2)

在 <10%rh 或 >90%rh 時：±2%rh

<10°C 或 >40°C：±0.05%rh/K 附加

• 分辨率：0.01%rh（讀出）
• 滯后：< 1%rh

溫度：

• 測量元件：Pt1000 1/3DIN
• 測量范圍：-40...+85°C
• 測量精度：±0.15 K at 23°C
• 分辨率：0.01K（讀出）
• 溫度影響（TK）：<0.005 K/K
• 外殼：不銹鋼
• 過濾器：

ZE04（標準）

ZE13（可選）/IP65

帶有 hx 處理器的變送器 PMO...V

物理輸出：

• 露點溫度：0...70°C 3)
• 焓：0...80 kJ/kg 3)
• 混合比：0...100g/kg 干燥空氣 3)
• 濕度：0...20g/m³ 或 0...100g/m³ 3)
• 濕球溫度：-10...+50°C 3)
• 相對濕度：0...100%rh
• 溫度范圍：-30...+70°C； 0...+50°C； 0...100°C
• v=2m/s 時的響應時間 t63 :< 15 s

電輸出：

• 電壓：2x 0...1VDC，或 2x 0...10VDC
• 電流（PM80V 和 PM100V）：2x 0(4):20mA
• 線性度：<0.25%

電源：

• PM80V + PM100V：

0 ...1V：6 ... 30V DC / 24V AC ±10%

0 ... 10V：15 ... 30V DC / 24V AC ±10%

0(4) ... 20mA: 6 ... 30VDC 4)

• PM15V：

0 ... 1V：6 ... 30VDC

0 ... 10V：15 ... 30VDC

• 電磁兼容性：參考。 EN61326-1
• 分鐘電壓輸出負載電阻：10 kOhm
• 電子設備消耗：<10 mA
• 電流輸出負載：acc。圖表
• 允許環境溫度

在傳感器管處：-40...+85°C

在外殼 (PM80V)：-40...+85°C

(PM100V):-10...+60°C

• max風速：15m/s
• 穿過測量頭的min空氣速度
• 輸出：

 2 x 0(4)...20mA:1,5 m/s

 2 x 0...1V, 2 x 0...10V:1 m/s

• 外殼 PMO100V：ABS 淺灰色

 PMO80V：鋁壓鑄，涂漆

 PMO15V：不銹鋼

• 保護系統外殼 PM15V、PM80V：IP65
• 保護系統外殼 PM100V：IP64
• 保護系統連接器：IP65
• 探頭材質：不銹鋼
• 安裝位置：可選
• 接觸：連接端子1.5mm2
• PM15V 連接線長度：1.5m
