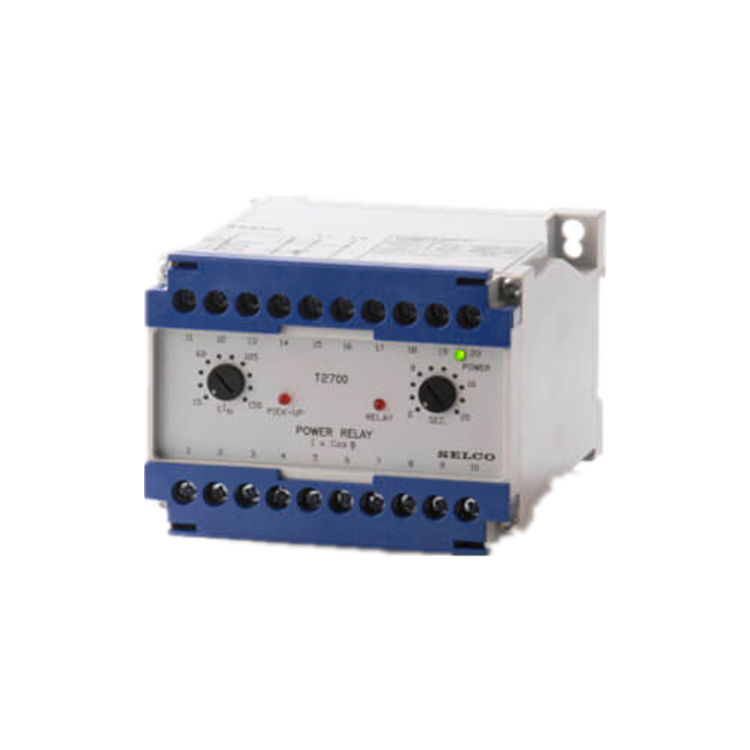

T2700 過載繼電器將保護發電機免受過大的有功負載。T2700 是保護原動機和交流發電機免受物理?yè)p壞所需要的。T2700 測量通過連接在 L1 相上的外部 5A CT 的電流。相位角 (phi) 由 L1 和 L2 上的電壓測量值確定。T2700 將有功電流計算為 I x cos phi。如果有功電流超過預設水平 (0.02 – 2 x I)，則吸合 LED 將點亮并且跳閘延遲計時器（0.1 – 10 秒）將激活。內置跳閘繼電器將在延遲結束后通電，前提是在延遲時間內持續超過預設跳閘水平。前面板上的刻度盤可輕松調整行程級別和延遲。基于 LED 的啟動指示非常適合測試設備。簡單性是無故障安裝和服務的關鍵，因?yàn)楹?jiǎn)單性在降低整個供應系統的總體擁有成本 (TCO) 方面起著關鍵作用。

過載保護

線性跳閘電平

絕緣測量

數字延時電路

閉鎖脫扣繼電器

測試前 50 小時老化

經認證可用于船用
