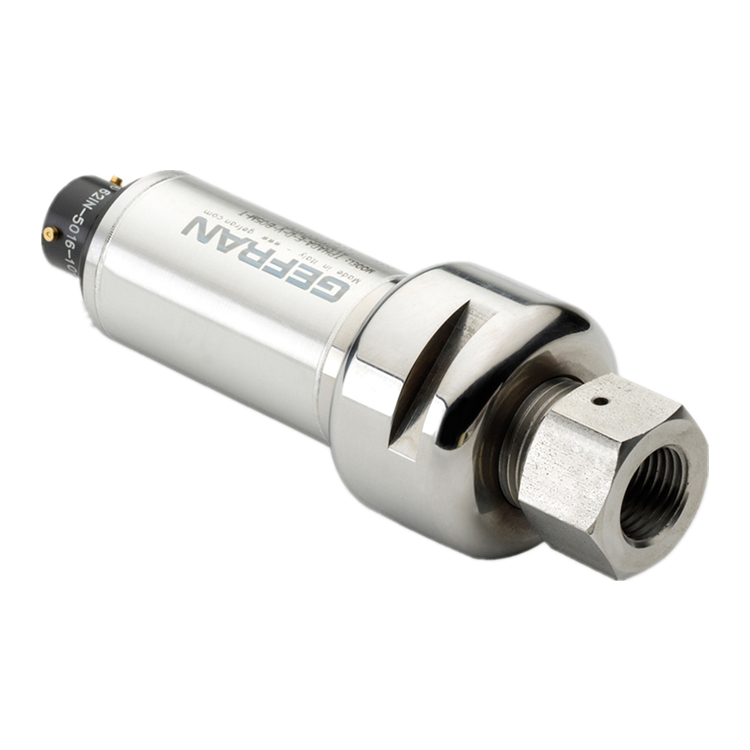

用于高壓的 TPH 系列基于不銹鋼應變計的引伸測量原理。單片結構的測量膜片使變送器有效、可靠和安全——這是高壓應用中很重要的因素。帶有通風孔的整個機械結構旨在確保安全并使傳感器適用于測量靜態和動態壓力，即使在惡劣條件下也是如此。 TPH 特別適用于高壓液壓回路中的應用，例如（例如）在測試臺或水刀切割機上。

• 壓力范圍： 0...1000 到 0...5000 bar
• 準確度范圍：± 0.1% FSO典型
• 防護等級：IP65/IP67
• 內部校準信號
• 與液體接觸部件：15-5PH 不銹鋼
• 操作溫度：-30...+120°C
• 一體化不銹鋼結構測量膜片
• 適于測量靜態和動態壓力

• 精度：± 0.1% FSO 典型值； ± 0.2% FSO max
• 分辨率：無限
• 過壓（不降級）：2 x FS (max 6000 bar)
• 爆破壓力：3 x FS (max 7500 bar)
• 壓力介質：Inox 15-5PH (1.4545) / 17-4PH (1.4542)
• 閥體材料：Inox AISI 304 (1.4301)
• 測量原理：鋼上粘合應變片（4個有源元件）
• 電源：10 (max 15) Vdc/ac RMS
• 共模電壓：典型5V@10V供電
• 輸出阻抗：350 Ω (±1)
• 負載阻抗：> 1000 KΩ
• 絕緣電阻：> 1000 MΩ @ 50Volt
• 調零和量程設置：±0.5%FSO
• 輸出電壓（靈敏度）：1 mV/V 標稱
• 校準信號：80% FSO 標稱（見圖）
• 長期穩定性：< 0.2% FSO/年（在額定條件下）
• 工作溫度范圍（過程）：-30...+120°C (-22...+248°F)
• 補償溫度范圍：-10...+85°C (14...+185°F)
• 存儲溫度范圍：30...+105°C (-22...+221°F)
• 補償范圍內的溫度影響（零跨度）：±0.01% FSO/°C 典型值（±0.020% FSO/°C  max）
• 安裝位置影響：可忽略不計
• 濕度：高達 100%RH 無冷凝
• 重量：330 克名義上的
• 機械沖擊：100g/11msec，符合 IEC 60068-2-27
• 振動：20g max a 10...2000Hz，根據 IEC 60068-2-6
• 防護等級：IP65/IP66/IP67
