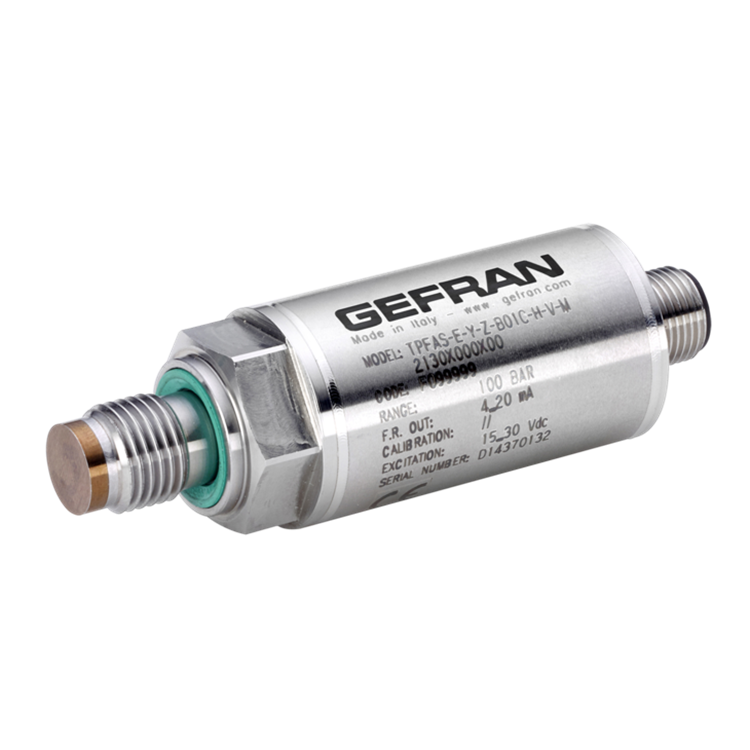

TPFAS系列平面膜片壓力變送器是以粘合性應變計為基礎，采用了不銹鋼技術。內有堅固的17-4 PH?不銹鋼制平面膜片，尤其適用于高粘度型介質（濃厚液體、液油、橡膠、紙漿、化學產品等等）測量環境，要求小型膜片，同時又無法使用內部測量室變送器的情況。膜片厚度大，產品可靠性高，適用于重工業領域。內部電子元件支持各種電流和電壓信號輸出，同時“數字自動調零”新功能能夠在安裝之后快速、簡捷地完成自動調零，只需使用磁性筆點觸或利用電氣接頭上的兩個短路引腳即可執行該項功能。

• 范圍：0...25至 0...600 bar
• 輸出信號:4...20mA 2線 / 0.1...5.1Vdc / 0.1...10.1Vdc / 0...5Vdc / 0...10Vdc / 1...5Vdc / 1...6Vdc / 1...10Vdc
• 防護等級：IP65/IP67
• 沾濕部件： 17-4PH不銹鋼
• 微型齊平裝配式不銹鋼測量膜片
• 磁性或者外部自動調零功能

電壓

• 室溫精度 (1)：±0.5% FSO *
• 非線性 (BFSL)：±0.25% FSO
• 遲滯：±0.1% FSO
• 重復性：±0.05% FSO
• 扭矩效應：<±3% FSO
• 測量范圍：從 0...25 到 0...600 bar / 從 0...350 到 0...9000 psi
• 分辨率：無限
• 超壓（不降低性能）(2)：3 x 滿量程
• 壓力容器（爆破測試 (3)：4 x 滿量程（max 2000 bar）
• 壓力介質：與 Inox 17-4PH (1.4542) 兼容的流體
• 主體材料：不銹鋼 AISI 304
• 電源：B/M/P/R 10...30Vdc、C/N/Q 15...30Vdc
• 電源靈敏度：< 0.0015% FSO/V
• 測量原理：不銹鋼上的粘合應變片（4 個活動臂）
• 絕緣電阻：> 1000 MΩ @ 50Vdc
• 零輸出信號：B、C、M、N、P、Q、R
• 滿量程輸出信號：B、C、M、N、P、Q、R
• max電流吸收：13mA
• max允許負載：1mA
• 調零：±10% FSO 磁性或外部（見選項）
• 校準信號：80% FSO 標稱（可選）
• 長期穩定性：< 0.2% FSO/典型年
• 工作溫度范圍（過程）(5)：-40...+120°C (-40...+248°F)
• 補償溫度范圍 (4)：-10...+85°C (14...+185°F)
• 存儲溫度范圍：-40...+125°C (-40...+257°F)
• 補償范圍內的溫度影響（零跨度）：±0.01% FSO/°C 典型值（±0.02% FSO/°C max值）
• 響應時間 (10...90%FSO)：< 1 毫秒。
• 啟動時間：< 500 毫秒。
• 安裝位置影響：可忽略不計
• 濕度：高達 100%RH 無冷凝
• 重量：110 克名義上的
• 機械沖擊：100g/11msec 符合 IEC 60068-2-27
• 振動：20g max at 10...2000Hz 根據 IEC 60068-2-6
• 防護等級：IP65/IP66/IP67
• 輸出短路和反極性保護：是

電流

• 室溫精度 (1)：±0.5% FSO *
• 非線性 (BFSL)：±0.25% FSO
• 遲滯：±0.1% FSO
• 重復性：±0.05% FSO
• 扭矩效應：<±3% FSO
• 測量范圍：從 0...25 到 0...600 bar / 從 0...350 到 0...9000 psi
• 分辨率：無限
• 超壓（不降低性能）(2)：3 x 滿量程
• 壓力容器（爆破測試 (3)：4 x 滿量程（max 2000 bar）
• 壓力介質：與 Inox 17-4PH (1.4542) 兼容的流體
• 主體材料：不銹鋼 AISI 304
• 電源：10...30Vdc
• 電源靈敏度：< 0.0015% FSO/V
• 測量原理：不銹鋼上的粘合應變片（4 個活動臂）
• 絕緣電阻：> 1000 MΩ @ 50Vdc
• 零輸出信號：4mA (E)
• 滿量程輸出信號：20mA (E)
• max電流吸收：32mA
• max允許負載：見圖
• 調零：±10% FSO 磁性或外部（見選項）
• 校準信號：80% FSO 標稱（可選）
• 長期穩定性：< 0.2% FSO/典型年
• 工作溫度范圍（過程）(5)：-40...+120°C (-40...+248°F)
• 補償溫度范圍 (4)：-10...+85°C (14...+185°F)
• 存儲溫度范圍：-40...+125°C (-40...+257°F)
• 補償范圍內的溫度影響（零跨度）：±0.01% FSO/°C 典型值（±0.02% FSO/°C max值）
• 響應時間 (10...90%FSO)：< 1 毫秒。
• 啟動時間：< 500 毫秒。
• 安裝位置影響：可忽略不計
• 濕度：高達 100%RH 無冷凝
• 重量：110 克名義上的
• 機械沖擊：100g/11msec 符合 IEC 60068-2-27
• 振動：20g max at 10...2000Hz 根據 IEC 60068-2-6
• 防護等級：IP65/IP66/IP67
• 輸出短路和反極性保護：是
