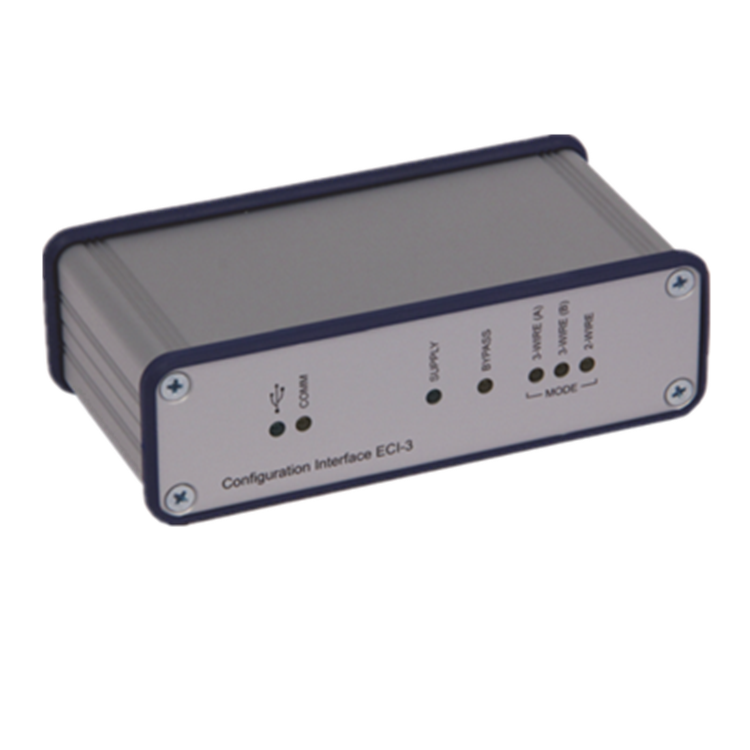

ECI-3 配置接口可以將 GHM HONSBERG 傳感器連接到計算機的 USB 端口。

支持 OMNI、FLEX 和 LABO 系列的所有傳感器以及其他包含微控制器的傳感器。 支持 2 線和 3 線傳感器。

結合“HI-Tools”Windows 軟件，它可以實現

• 修改所有傳感器的配置設置
• 測量值的讀取
• 輸入輸出的調整
• 固件更新

使用 2 線傳感器運行時不需要額外的連接。 通過 USB 端口提供傳感器和接口。

電流表可以連接到傳感器插座的引腳 1 和 2 以測量回路電流。如果前面的 BYPASS LED 亮起，則可以在此處讀取電流。須確保安培計的電壓降不高于 0.5 V，這意味著測量設備的內阻不得高于 25 歐姆。帶有數字顯示的現代萬用表通常滿足這一要求。供電電壓范圍內高電壓不會損壞，但回路電流顯示故障。

對于 3 線傳感器，傳感器的電源電壓須連接到“電源”連接。為此，可以使用傳感器的可用電源線或可選的電源插頭。電源電壓須與所連接傳感器的規格相匹配。如果電源線是4針M12x1圓形插頭不帶中間孔，須使用隨附的K04-05適配器；否則無法與接口的 5 針插頭連接。 無需適配器即可使用帶中間孔的 4 極引線。

• LABO/FLEX/OMNI 的參數化
• 適用于帶 USB 的 Windows PC
• 設備電源線中的連接
• 輸出信號的旁路模式
• 可在現場用于：

- 參數修改

- 固件升級

- 調整輸入和輸出
