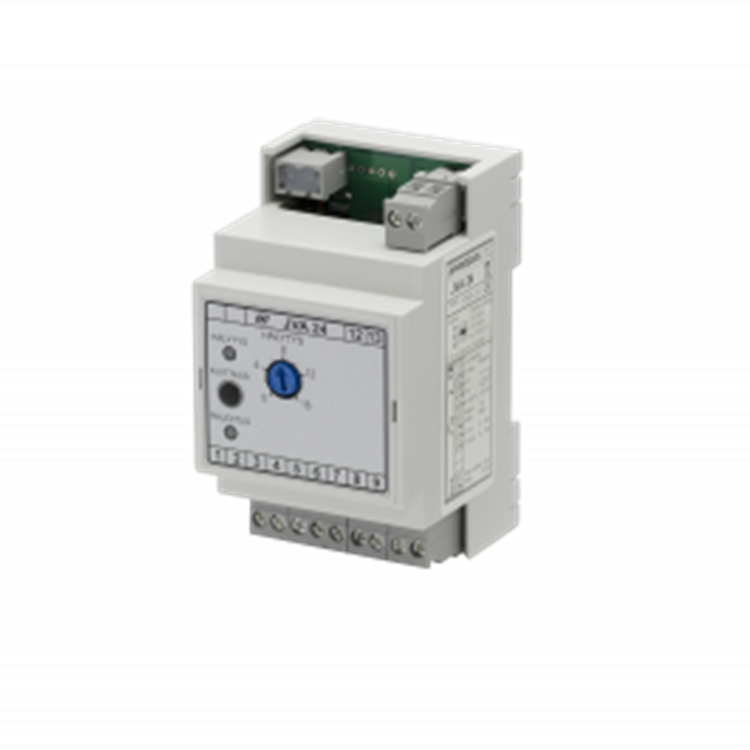

JVA 24恒溫器是空氣處理機組的安全裝置，可保護水散熱器免受凍結。安裝在 35 毫米 DIN 導軌上。插頭連接器使維修和調試變得容易。 PTC1000/2000 ohm、Pt1000 或 Ni1000-LG 傳感器可在調試時通過前板后面電路卡上的編碼連接器 S1…S3 進行選擇。

JVA 24正在監測并在必要時控制來自散熱器的回水溫度。TEV 傳感器正在檢測溫度，而 JVA 24 正在將信號傳輸?shù)娇刂葡到y(tǒng)。當溫度在限制范圍內（= 設定點 + 3 °C）接近警報設定點時，防凍裝置開始調整控制系統對執行器的信號（綠燈）。 當溫度降至警報設定點以下時，JVA 24 將停止設備并觸發警報（紅燈）。 警報通過復位按鈕或斷開電源來復位。

• 電源：24 Vac/dc, 2 VA
• 連接器、插頭：2.5 mm²
• 控制繼電器，常閉觸點： 8 A / 230 Vac
• 報警繼電器，常開觸點：1 A / 60 V
• 傳感器類型：可選，出廠設置Pt1000
• 報警設置：0…+16°C
• 調節起點（固定）：3℃>報警
• P波段（固定）：2 °C
• 回水溫度輸出：0…100 °C = 0…10 V
• 主控制器信號（TC in）：0…10 Vdc
• 執行器信號（電視輸出）：0…10 Vdc
• 傳感器故障報警：>130 °C 溫度或切斷/短路傳感器電路
• 外殼：IP 20
• 尺寸（寬 x 高 x 深）：53 x 90 x 59 毫米
