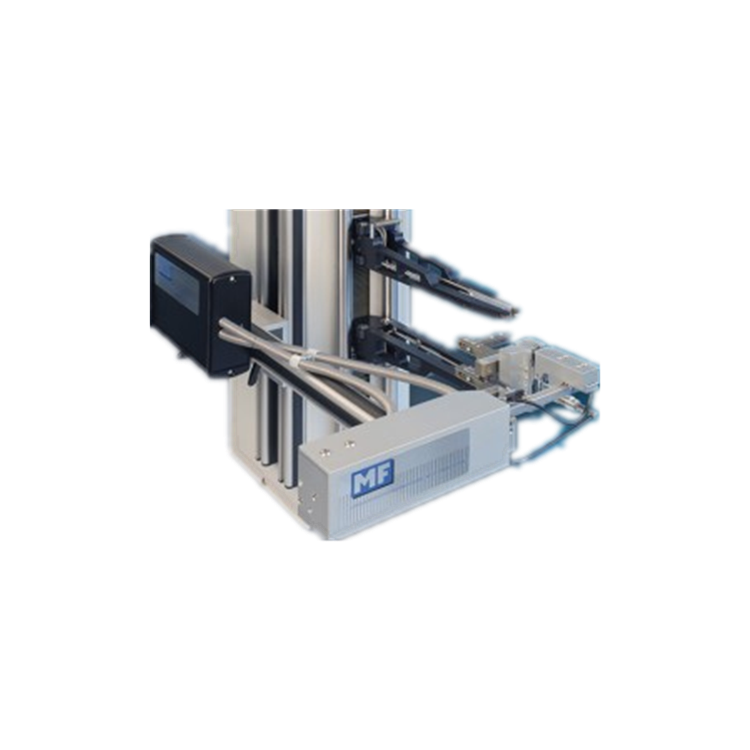

MFQ-A 寬度變化測量裝置特別適合與 MFL、MFX 和 MFN 寬度變化測量裝置組合，用于確定薄金屬板上的 r 值（垂直各向異性）。MFQ-A 可以集成到這三個設備中，既可以作為原始設備，也可以作為改裝設備。此外，由于其通用安裝系統，MFQ-A 可以連接到幾乎任何引伸計（其他品牌）或測試機本身。MFQ-A 配備兩個測量支架，形成兩個獨立測量點的平均值。這些是重量補償?shù)牟⑶疫\行平穩。 測量開始時的測量框架距離為 30 mm，并且可以選擇小為 12.5 mm。兩個測量螺栓作用在使用 DMS 全橋的測量彈簧上。它們被氣缸拉回以進行樞轉。在均勻伸長期間，試樣上測量螺栓的位置保持不變。測量螺栓始終由樣品攜帶，因此樣品的平行度誤差和表面粗糙度均不會影響測量。測量螺栓的低壓力和以所有自由度靈敏地適應樣品的安裝件能夠測試低至 0.2 mm 的薄金屬板。

精度等級 0.2 (EN ISO 9513)

4 毫米測量路徑

自動連接到樣品

2個獨立測量點
