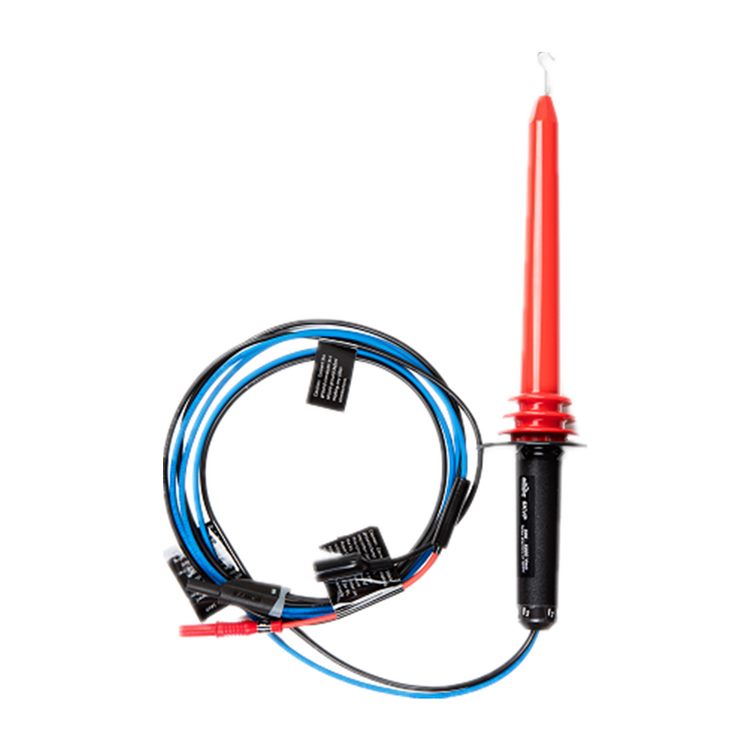

5KVP電壓探頭，可以直接連接到高達 5 kV 的電壓，并對中壓負載（例如 4160V 電機）進行完整的功率和諧波分析。通常，想要測量 4,160 伏線路的技術人員需要找到已安裝的 PT（電位變壓器），然后連接到 PT 的次級。將 PT 比率輸入 PowerSight 分析儀，以便顯示和記錄一次電壓值。但是，有時沒有方便的 PT，或者測量須繞過 PT 以驗證計量電路是否正確，或者 PT 的頻率響應太有限而無法進行諧波分析。

5KVP 在這些情況下提供了一種解決方案，允許在初級電壓和 PowerSight 分析儀之間直接連接。只需將 5KVP 輸出連接到分析儀和接地。分析儀中輸入 100:1 的輸入比率，然后將 5KVP 探頭連接到中壓上。通過內徑為 1/4 英寸的掛鉤連接到中壓。掛鉤附件便于對 5kV 線路進行免提測量和長期監控。

探頭連接到其他儀表會導致阻抗不匹配，從而導致讀數不準確。因此，5KVP 探頭僅保證與 PowerSight 儀表一起使用，并且由于在使用高電壓時存在固有風險，我們不會將其出售給將其與其他一些測量設備一起使用的客戶。

• 直接連接到高達 5KV 的中壓
• 允許繞過 PT（電位變壓器）
• Shepherd's hook 可輕松連接到中壓（內徑 1/4 英寸）
• 測量高達 3000 Hz 的諧波
• 所有連接都貼有標簽并附有建議標簽，以便在每次使用探頭時進行檢查
• 專用于 PowerSight系列能量分析儀

• 電壓測量范圍：500 至 5,000 Vrms
• 電壓線性度：在 50、60 和 400 Hz 基頻的測量范圍內為 +/-1%
• 頻率響應：

從 50 到 500Hz 在 +/-1% 以內

從 501 到 1000Hz 在 +/-2% 以內

從 1001 到 2000Hz 在 +/-5% 以內

從 2001 到 3000Hz +/-10% 以內

• 探頭尺寸：14.75 英寸長。安全環處的max直徑為 3 英寸，鉤子處的外徑逐漸變細至 ½ 英寸。
• Shepherd's Hook 尺寸：連接鉤的內徑為 1/4 英寸。
• 完全延伸長度：從連接器到掛鉤，探頭長 7 英尺。
• 重量：探頭重量小于 1 磅。
• 比例：為直接讀取實際電壓，將儀表設置為 100:1 輸入比率
