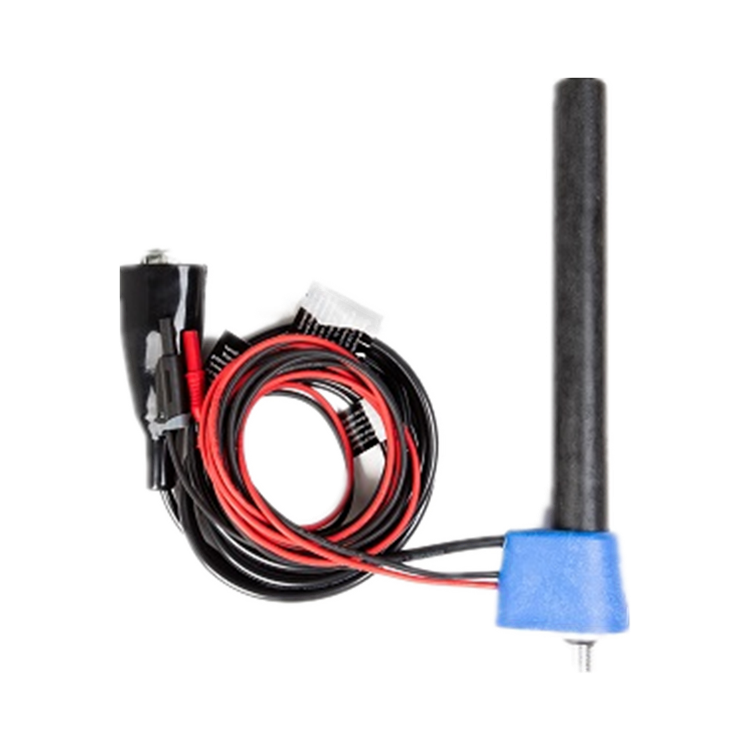

15KVPSet電壓探頭能夠直接連接到高達15 kV 的 3 相電壓。通常，想要測量 12,470 伏線路的技術人員需要找到已安裝的 PT（電位變壓器），然后連接到 PT 的低壓輸出次級。將 PT 比率輸入到 PowerSight 中，以便顯示主要值。但是，有時沒有方便的 PT 或測量須繞過 PT 以驗證計量電路是否正確。15KVPSet 允許在初級電壓和 PowerSight 分析儀之間直接連接。該套裝在其自己的緊湊型帆布手提箱中拆卸。只需將“熱棒”部分?jǐn)Q在一起，然后擰到探頭上。將輸出連接到您分析儀和接地。在分析儀中輸入 60:1 的輸入比率，然后將探頭連接到中壓上，與熱棒保持安全距離。

15KVP 探頭僅保證與 PowerSight 儀表一起使用，并且由于在使用高電壓時存在固有風險，我們不會將它們出售給將其與其他一些測量設備一起使用的客戶。

• 直接接三相15KV
• 允許繞過 PT（電位變壓器）
• 包括熱棒以提高連接期間的安全性（建議在斷電電路上進行安裝）
• 熱棒拆卸成緊湊的 16.5 英寸部分
• 整套配備緊湊的 19 x 10 x 5 英寸 Cordura 軟質手提箱
• Shepherd's hook 可輕松連接到中壓（內徑 1.4 英寸）
• Shepherd's hooks 可以擰下并用其他安全連接方法替換
• 所有連接都貼有標簽，并附有建議標簽，以便在每次使用探頭時進行檢查
• 測量高達 900 Hz 的諧波
• 專用于 PowerSight系列能量分析儀

• 電壓測量范圍：600 至 15,000 Vrms
• 電壓線性度：在測量范圍內 +/-1%
• 頻率響應：從 50 到 900 Hz 衰減 1db（即測量值在 900 Hz 時衰減 11%，即 60Hz 的 15次諧波或 50Hz 的 18次諧波）。
• 探頭尺寸：16.5 英寸長 x 1.25 英寸直徑。頂部的掛鉤外徑為 2 英寸。底部螺紋接頭為 5/8 英寸粗螺紋。
• Shepherd's Hook 尺寸：頂部的連接鉤內徑為 1.4 英寸。通過擰下并更換為帶有 ¼ - 20 螺紋公接頭的定制附件，可以將其更換為定制連接件。
• 桿尺寸：三個 18.25 英寸長 x 1.25 英寸直徑部分，它們擰在一起形成 55 英寸桿長（包括 3 個桿）。
• 總組裝長度：從鉤子頂部到桿子底部的 71.5 英寸。
• 比例：為直接讀取實際電壓，將儀表設置為 60:1 輸入比率。
