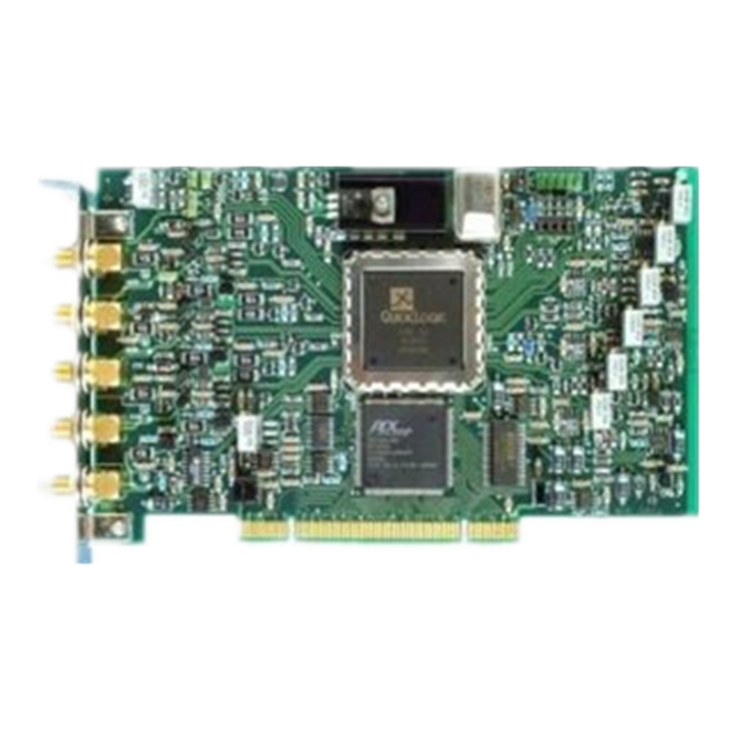

BME_G02 是一個 PCI 延遲發生器，具有 3 個輸出，針對觸發事件產生延遲 50 納秒到 429 秒的信號，步長為 25 皮秒。觸發事件可以由內部計數器或由饋送到觸發輸入連接器的外部信號生成。

BME_G02 可以實現 0.002Hz 到 8MHz 之間的重復頻率。

觸發電路啟動延遲計數器。有 4 個計數器，T、A、B 和一個輔助計數器。T、A、B 計數器實際上是產生一個輸出信號，而輔助計數器只能用來產生一個中斷。

可以選擇三種不同的輸出模式：

– 脈沖模式：指定脈沖長度的延遲脈沖

– 邊沿模式：每個經過的延遲都會導致輸出信號的電平轉換。在最后一個延遲到期后，所有輸出將一起復位。

–網關模式：輸出 A 和 B 可以組合形成網關信號，即延遲 A 過去后的上升（下降）沿和延遲 B 過去后的下降（上升）沿，所以你得到一個脈沖可變（25ps 分辨率）脈沖寬度從 2ns 到 429s。

BME_SG02 卡將延遲輸出同步到具有小于 250ps 的 RMS 抖動的外部觸發器。

可以將外部時鐘饋送到外部觸發輸入連接器，該連接器還可以進行門控和預分頻。

如果需要超過 3 個輸出（或超過 1 個網關輸出），則可以使用帶狀電纜從動兩個或更多卡，從而產生 6 個或更多同步延遲輸出。

• 3 延遲（SMA 輸出）
• 延遲分辨率 = 25ps
• 44Bit 延遲范圍（延遲= 429s）
• 非常低的抖動
• 重復頻率 8MHz
• 邊沿、網關或脈沖輸出
• 如果需要超過 3 個輸出，則主/從選項
• 幾個輸出電壓電平
• 高負載選項
• 外部/內部觸發器
• 外部/內部時鐘
