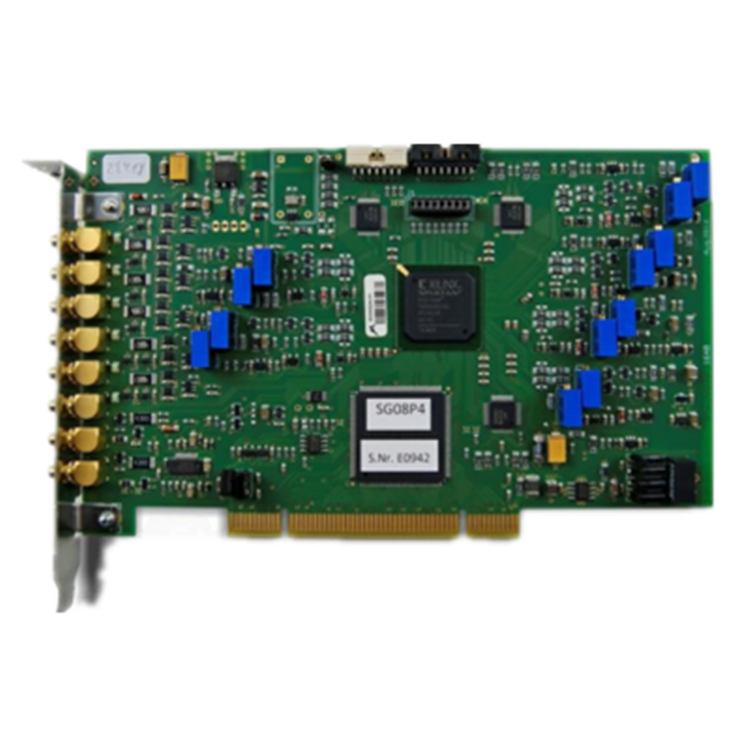

BME_SG08p 是具有 6 條延遲線的 PCI 卡，可以以 25psec 的步長產生從 0nsec 到 419sec 的延遲信號。

觸發電路啟動延遲計數器。有 6 個計數器，A、B、C、D、E、F。在脈沖模式下，每個編程延遲都會在其輸出連接器上產生一個指定長度的脈沖，在邊沿模式下，第一個電平轉換由第一個編程延遲決定- 最后一個延遲結束后，所有輸出一起復位。在網關模式下，輸出 A 和 B 可以組合形成網關信號，即延遲 A 過后的上升（下降）沿和延遲 B 過去后的下降（上升）沿，因此您會得到一個脈沖可變（25ps 分辨率）脈沖寬度為 2ns – 429s。

觸發器可以由模 N 計數器在內部產生，也可以由外部信號產生。連接到外部觸發輸入的信號也可以用作外部時鐘，另外還可以選通并預先定標。

如果需要超過 6 個輸出（或超過 3 個網關輸出），可以通過帶狀電纜將兩個或更多卡連接在一起，從而產生 12 個或更多同步延遲輸出。

• PCI卡
• 6 個延遲（SMB 輸出），具有 25ps 延遲分辨率和 44 位延遲范圍（延遲時間 = 429s）
• 非常低的抖動
• 重復頻率 15MHz
• 斜率或網關輸出
• 主/從選項（如果需要超過 6 個輸出）
• 高負載選項
• 外部/內部（模 N 計數器）觸發器
• 外部/內部時鐘
• 網關輸入
• 突發模式
• 延遲清單
• 可遠程控制
• EPICS 和 ASCII 接口
