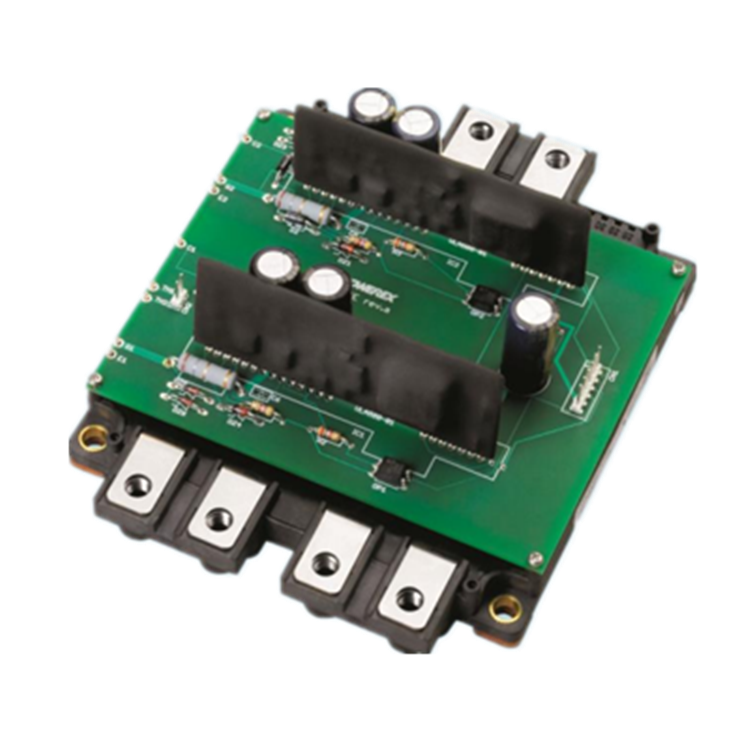

BG2E 是一個完全隔離的兩通道柵極驅動電路，設計用于雙 NX-L 系列 IGBT 模塊，設計為直接安裝在雙 NX-L 系列 IGBT 模塊的頂部，從而實現簡單的安裝過程。BG2E 利用 Powerex VLA500-01 混合柵極驅動器為額定電流高達 1000A 的 NX-L 模塊提供有效率的切換。 混合柵極驅動器還使用去飽和檢測提供針對意外短路條件的保護。VLA500-01 混合柵極驅動器具有一個具有 2500VRMS 隔離的集成 DC-DC 轉換器，以提供隔離的柵極驅動電源。控制信號使用具有 15kV/µs 共模抗噪能力的高速光耦合器進行隔離。如果檢測到短路情況，BG2E 會提供隔離的故障反饋信號。

• 高達 12A 的峰值輸出電流
• 2500VRMS 控制電源和信號隔離
• 標準 AMP MTA .100”連接器
• 采用單 15 VDC 電源供電
• 寬輸出電壓擺幅+15V/-8V
• 緊湊尺寸 4”x 2.1”(122mm x 99mm)

包裝尺寸：122 毫米 x 99 毫米

推薦用于新設計：是

符合 ROHS：否
