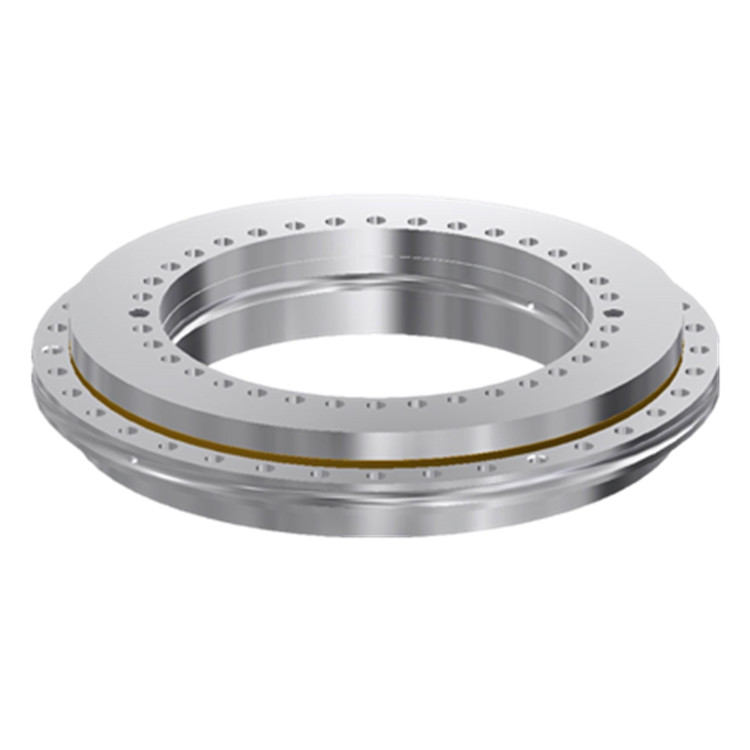

ARTB軸承是軸向-徑向軸承。它們由角環、外圈和蓋盤組成，并具有兩個保持架引導的軸向滾子組件和一個滿裝徑向滾子組件。這允許承受軸向和徑向的組合載荷，并形成一種易于安裝且易于安裝的單軸承解決方案。

IBC的ARTB軸承采用高精度和擴展精度等級制造，精度達到幾微米。由于上述特點，ARTB軸承不僅具有高承載能力和剛度，而且還保證了準確的定位和同心度。

這意味著它們適用于旋轉工作臺，作為加工操作中的工件支架。具有類似設置的相關應用包括分度臺、水平工作臺、可逆夾緊裝置和旋轉式銑頭。

• 孔徑 d = 50 mm 至 d = 460 mm 的可用尺寸
• 使用高精度元件
• 滿裝徑向滾子組件
• 標準型號的軸向滾子組件保持架由黃銅制成，可根據要求提供由鋼 (.J) 或聚酰胺 (.P) 制成的保持架
• 無密封開式軸承
• 出廠時使用特殊的 GN33 潤滑脂進行磨合循環
• 內外圈帶有徑向潤滑孔的潤滑槽，用于外部潤滑

• 型號：ARTB 100
• H：38mm
• H₁：25mm
• H₂：13mm
• C：12mm
• d：100mm
• D: 185mm
• D₁：160mm
• J：112mm
• J₁：170mm
• 擰緊力矩：8.5牛米
• 摩擦扭矩：牛米
• 螺距：18x20°
• 限制進料（旋轉）：280min-1
• 質量：4.1kg
• 產地：德國
