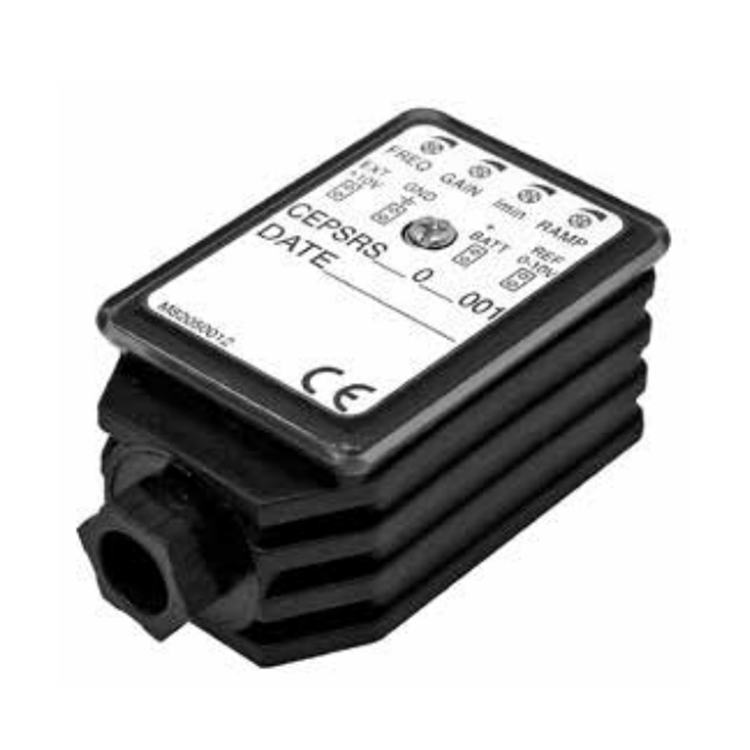

CEPS 2的設計符合 EN 175301-803（ex DIN43650），用于直接安裝在電磁閥上。輸出級基于脈沖寬度調制原理 (P.W.M. ) 并提供電流反饋，以獲得與參考輸入信號成比例的螺線管輸出電流。增益、min電流和上升和下降斜坡時間可以通過安裝在卡頂部的相應電位器進行調整，并且可以 通過松開相關螺釘并打開連接器蓋來訪問。 而電磁閥的輸出電流可以通過閥門電流測試點測量。

• 易于校準
• 可調節以適應廣泛的應用

• 電源：12VDC 或 24VDC
• 峰值電源：40VDC
• min電源：10.5VDC
• 所需功率：30W
• 防護類型：IP65
• 輸出電流 所有量程值均來自訂購代碼

Imax = 0.88Amp

Imax = 1.76 安培

Imax = 2.50安培

• 外部參考電位器：+10V，Imax =5mA
• 輸入信號參考：0 ÷ 10V
• min調整：0 ÷ Imax 的 50%
• 增益調整：Imax 的 30% ÷ 100%
• 斜坡時間調整：0÷10秒i
• 工作環境溫度：-10C° ÷ +70°C
• 電流測試點：1V = 1Amp
