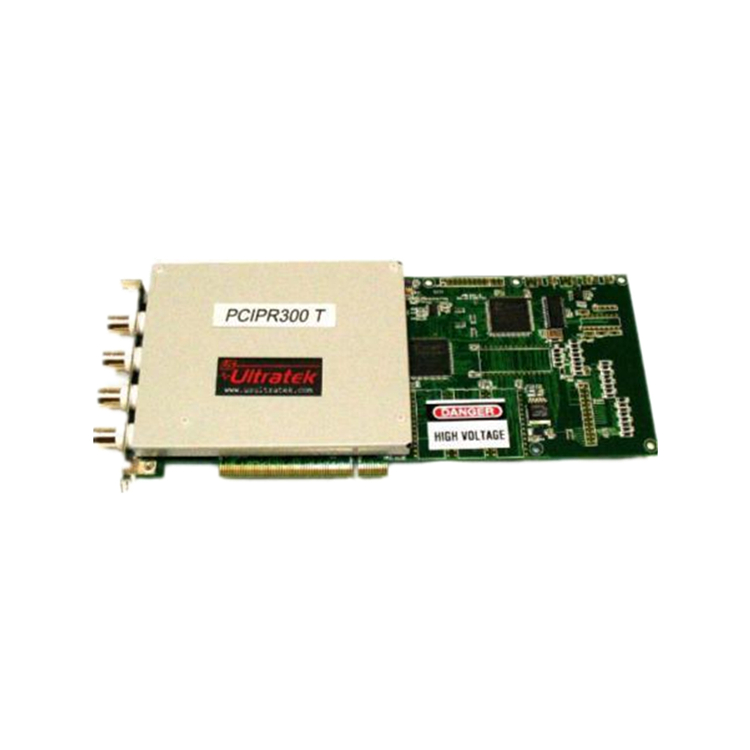

PCIPR300 T是用于PCI總線的脈沖發生器/接收器板。該板產生一個電脈沖，該電脈沖被傳輸到超聲波傳感器。傳感器將電激發脈沖轉換為超聲波脈沖，然后傳播到測試材料或耦合劑中。傳感器還接收從接口反射回來的回波，并將超聲波脈沖轉換回電信號，然后由車載接收器處理。來自信號輸出連接器的信號可以由示波器顯示或由模數轉換器板數字化。這個過程完全由終端用戶調整——可配置的屬性包括：脈沖電壓、脈沖寬度、阻尼、脈沖/回波或通過傳輸模式、接收器增益、直流偏移、低通濾波器、高通濾波器、整流、可選附件包括 EXT TRIG 連接器、觸發同步輸出連接器、對數放大器、編碼器計數器、更高的脈沖電壓、窄脈沖和寬脈沖寬度、距離幅度校正 (DAC) 和 Windows 軟件開發套件。當與我們的 DT16B 16 通道脈沖發生器/接收器切換板結合使用時，PCIPR300 T成為一個多通道超聲波檢測和系統，至多支持 256 個通道。可以在一臺計算機中安裝多個 PCIPR300板，以開發能夠同時發射多個換能器并采集數據的多通道超聲系統。

• PCI 總線脈沖發生器/接收板
• 用于各種定制應用的板載微處理器
• 板載編碼器計數器，具有可選的基于位置的數據采集功能
• 在數據采集期間關閉脈沖器以實現低噪聲操作
• 具有射頻、全波、-half 或 +half 選項的整流器
• 寬范圍動態增益
• 可調直流偏移
• Windows 2000/ XP/Win7/Win10控制軟件
• 可選擇的低通和高通濾波器
• 可選距離幅度校正 (DAC)
• 可選對數放大器
• 用于 C/C++ 的可選 Windows 2000/ XP/Win7&10軟件開發工具包，Visual BASIC 和 LabVIEW

• 脈沖電壓：-40V 至 -300V，256 級。可根據要求提供更高的電壓。
• 脈沖頻率：20 kHz 至 12.5 MHz，用于音調脈沖發生器
• 脈沖寬度：50 ns 至 484 ns，20 ns 用于方形脈沖發生器
• 阻尼：620Ω、340Ω、200Ω、160Ω、60Ω、55Ω、50Ω 或 47Ω
• 選擇內部觸發時，內部觸發：10 Hz 至 5000 Hz，增量為 10 Hz。
• 接收機增益：0 dB 至 80 dB，增量為 0.1dB，
• 直流偏移：-2.5V 至 +2.5V，增量為 5mV
• 低通濾波器：全部、48MHz、28MHz、18MHz、8.8MHz、7.5MHz、6.7MHz或5.9MHz
• 高通濾波器：4.8MHz、1.8MHz、0.8MHz 或 0.6MHz
• 波形：全整流、+ 半整流、- 半整流或 RF
• 觸發源：外部、內部或軟件
• 傳感器模式：單（脈沖/回波）或雙（通過傳輸）
• 尺寸：12.5"x4.25" 不包括 BNC 和 PCI 邊緣連接器
• 連接器：4 個 BNC 連接器：脈沖輸出、接收器輸入、信號輸出和外部觸發輸入。
